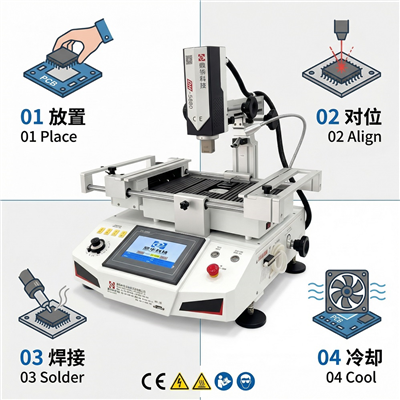

Паяльная станция горячего воздуха

DH-5880 — это паяльная станция нового-поколения SMT, которая сочетает в себе интеллектуальную автоматизацию и точное проектирование, обеспечивая неизменно надежную работу при самом сложном ремонте печатных плат. Разработанный специально для современной-электроники высокой плотности, он представляет собой универсальное-решение для доработки усовершенствованных комплектов смартфонов, планшетов, ноутбуков и модулей связи.

Отправить запрос

Описание

ПродуктВведение:

DH-5880 — это полнофункциональный-класс профессионального уровня.SMT паяльная станцияразработан для прецизионной пайки и распайки современных компонентов. Разработанный для решения самых сложных задач по ремонту печатных плат, он превосходно справляется с широким спектром корпусов, включая BGA, QFN, POP и CSP, с размерами микросхем от 2x2 мм до 80x80 мм. Его интеллектуальный интерфейс с сенсорным-экраном поддерживает 9999 программируемых профилей, что делает сложный ремонт повторяемым и простым.

Оснащенный тремя независимыми зонами нагрева и высокоточным-контролем термопары типа K-, он обеспечивает точность ±2 градуса для безупречных результатов. Такие функции, как лазерное выравнивание, встроенный-вакуумный насос с датчиком и четыре внешних порта для термопар, обеспечивают непревзойденный контроль и простоту использования. Будь то прототипирование или ремонтные линии с большим количеством-смесей, DH-5880 – это идеальное решение.паяльная и демонтажная станция ремонт машин телефон, компьютерная и автомобильная электроника с надежностью и эффективностью.

Описание продукции

Усовершенствованная паяльная станция DH-5880 для BGA и SMT

Профессиональная точность для ремонта современной электроники

DH-5880 представляет собой вершину передовой технологии, объединяющей интеллектуальные элементы управления с надежным оборудованием для создания максимально надежного устройства.SMT паяльная станцияна рынке. Это идеальное решение для ремонта печатных плат высокой-плотности смартфонов, планшетов, ноутбуков и коммуникационных устройств.

Ключевые особенности и преимущества:

Управление смарт-сенсорным-экраном:Удобный в использовании-промышленный ПК с сенсорным экраном-высокого разрешения. Сохраняйте, анализируйте и вызывайте до 9999 профилей доработок. Построение графиков и анализ температурных кривых в-времени превращают сложные процедуры в простые операции, выполняемые-одним касанием.

Трех-независимый обогрев зон:Имеет верхнюю, нижнюю зоны и зоны предварительного нагрева с независимым 8-ступенчатым ПИД-регулированием. Это обеспечивает равномерный, контролируемый нагрев по всей сборке печатной платы, предотвращая коробление платы и гарантируя каждый раз идеальное формирование паяного соединения.

Хирургическая точность и контроль:

Лазер и выравнивание V-слотов:Лазерные направляющие с красными точками для быстрого позиционирования доски в сочетании с универсальной системой крепления для надежного удержания.

Четыре внешних порта датчиков типа K-:Обеспечивает беспрецедентный мониторинг температуры непосредственно на плате или компоненте для проверки процесса с замкнутым-циклом.

Регулируемый микро-воздушный поток:Предотвращает смещение мелких деталей во время доработки.

Создано для удобства и безопасности:

Интегрированная вакуумная система:Встроенный-насос и внешний вакуумный захват для безопасного обращения с компонентами-внешняя подача воздуха не требуется.

Комплексная безопасность:Сертификат CE, аварийная остановка и автоматическое выключение-в случае резкого изменения температуры. Двойная защита паролем защищает ваши технологические рецепты.

Экспорт данных и подключение:USB-порт позволяет сохранять температурные кривые и данные для анализа процесса и ведения записей-.

Спецификация продукции

Параметр	Спецификация
Модель	ДХ-5880
Общая мощность	5200W
Максимальная мощность нагревателя	1200W
Мощность нижнего нагревателя	Зона 2: 1200 Вт; Зона 3: 2700 Вт
Источник питания	220 В переменного тока ±10 %, 50 Гц
Контроль температуры	Термопара типа K-, замкнутый-контур
Точность температуры	±2 градуса
Макс. Размер печатной платы	420 х 370 мм
Мин. Размер печатной платы	10 х 10 мм
Совместимый размер чипа	от 2x2 мм до 80x80 мм
Мин. Чип Питч	0,15 мм
Размеры (ДxШxВ)	500 х 600 х 700 мм
Вес нетто	48 кг

Подробная информация о продуктах

Устройство оснащено обоимикитайский и английскийрабочие интерфейсы, а доступ к рабочему интерфейсу может быть защищен паролем.

Возможности системытри независимых зоны нагрева, причем как верхняя, так и нижняя зоны предлагают8-сегментный регулятор температуры. В каждой из трех зон используетсянезависимый ПИД-алгоритмконтролировать процесс нагрева, обеспечивая одновременное достижение оптимальной температуры пайки во всех зонах. Очень-большая зона предварительного нагрева обеспечивает равномерный предварительный нагрев печатной платы без деформации. Он можетхранить 9999 наборов температурных профилей, который можно вызвать в любое время для различных компонентов BGA. Анализ, настройку и модификацию кривой также можно выполнять на сенсорном экране.

Смикро-функция регулировки воздушного потокаСкорость воздушного потока можно регулировать в зависимости от размера чипа, что делает обработку более эффективной и предотвращает сдувание мелких чипов во время пайки.

Оснащен четырьмя внешними интерфейсами измерения температуры, обеспечивающими более точное измерение температуры.

Для позиционирования печатной платы используются V-образные канавки и красная точка лазерного позиционирования, позволяющая быстро и точно разместить печатную плату. Гибкое и удобное подвижное универсальное приспособление защищает печатную плату, предотвращая повреждение краевых компонентов и деформацию печатной платы, а также позволяет устанавливать печатные платы различных размеров. Бестеневая светодиодная подсветка высокой-яркости позволяет легко и наглядно проверять дефекты микросхем материнской платы.

Почему стоит выбрать DH-5880?

Это не просто инструмент; это комплексное решение для ремонта. Благодаря интеллектуальному программному обеспечению, которое помогает оператору, а также прочной конструкции, рассчитанной на -ежедневное использование, DH-5880 максимально увеличивает вероятность успеха с первого прохода и сводит к минимуму повреждение платы. Он специально разработан как идеальныйпаяльная и демонтажная станция ремонт машин телефони другую сложную электронику, что делает его незаменимым активом для любой серьезной ремонтной мастерской, научно-исследовательского отдела или контрактного производителя.
