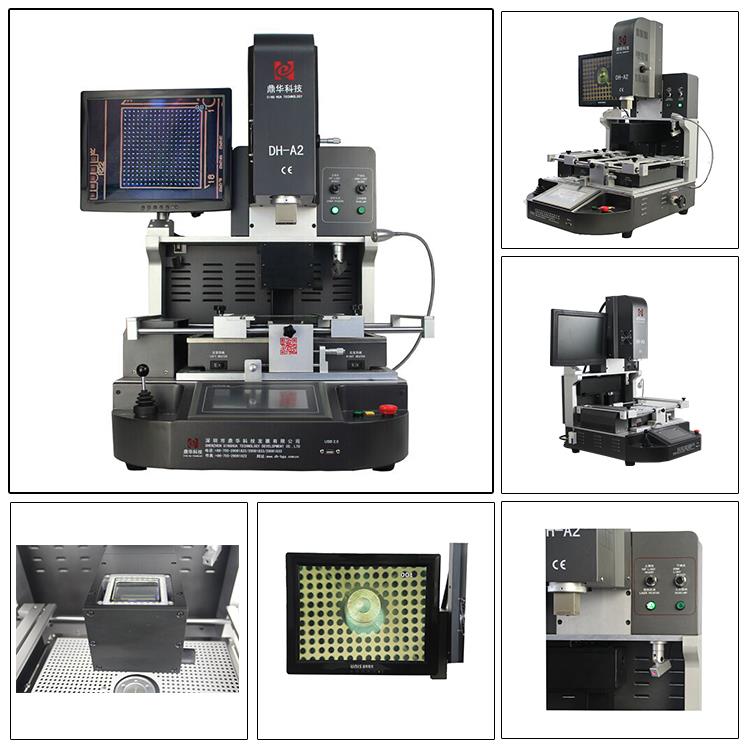

Полуавтоматическая машина для реболлинга BGA с оптической камерой
Полуавтоматическая паяльная станция Dinghua DH-A2. Оптическая камера. Горячий воздух и инфракрасный нагрев. 100% система безопасности.
Описание
Полуавтоматическая машина для реболлинга BGA с оптической камерой
1. Характеристики полуавтоматической машины для реболлинга BGA с оптической камерой
• Высокая степень автоматизации.
•Высокая результативность ремонта благодаря точному контролю температуры и точному выравниванию каждого паяного соединения.
•Две зоны нагрева горячим воздухом и одна зона инфракрасного предварительного нагрева обеспечивают равномерный и целенаправленный нагрев.
•Температура строго контролируется. Печатная плата не трескается и не желтеет, поскольку температура повышается постепенно.
2. Спецификация полуавтоматического оптического устройстваКамераМашина для реболлинга BGA
| Власть | 5300w |
| Верхний нагреватель | Горячий воздух 1200 Вт |
| Нижний нагреватель | Горячий воздух 1200Вт. Инфракрасный 2700 Вт |
| Источник питания | 220 В переменного тока ± 10%, 50/60 Гц |
| Измерение | Д530*Ш670*В790 мм |
| Позиционирование | Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом |
| Контроль температуры | Термопара типа K, управление с обратной связью, независимое отопление |
| Точность температуры | ±2 градуса |
| Размер печатной платы | Макс 450*490 мм, Мин 22*22 мм |
| Тонкая настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/влево |
| BGA-чип | 80*80-1*1мм |
| Минимальное расстояние между чипами | 0.15 мм |
| Датчик температуры | 1 (опционально) |
| Вес нетто | 70 кг |

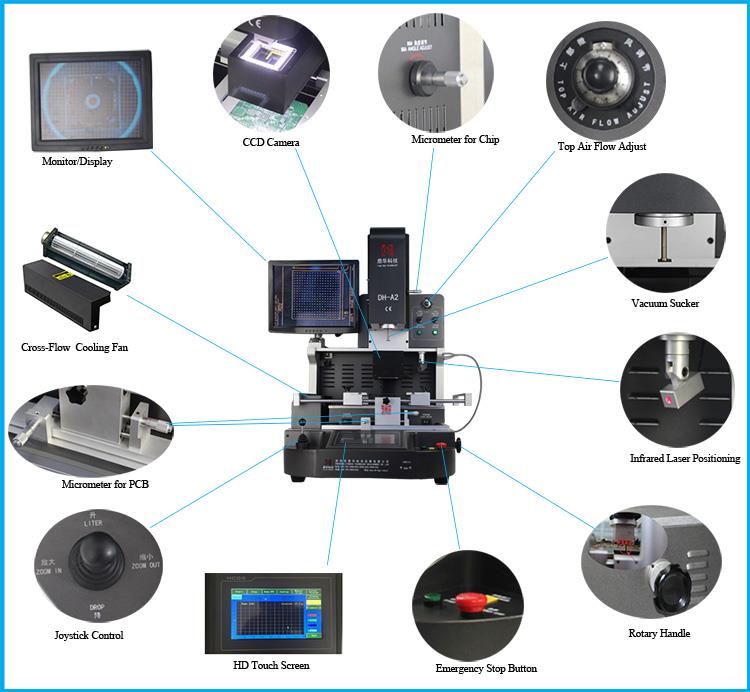

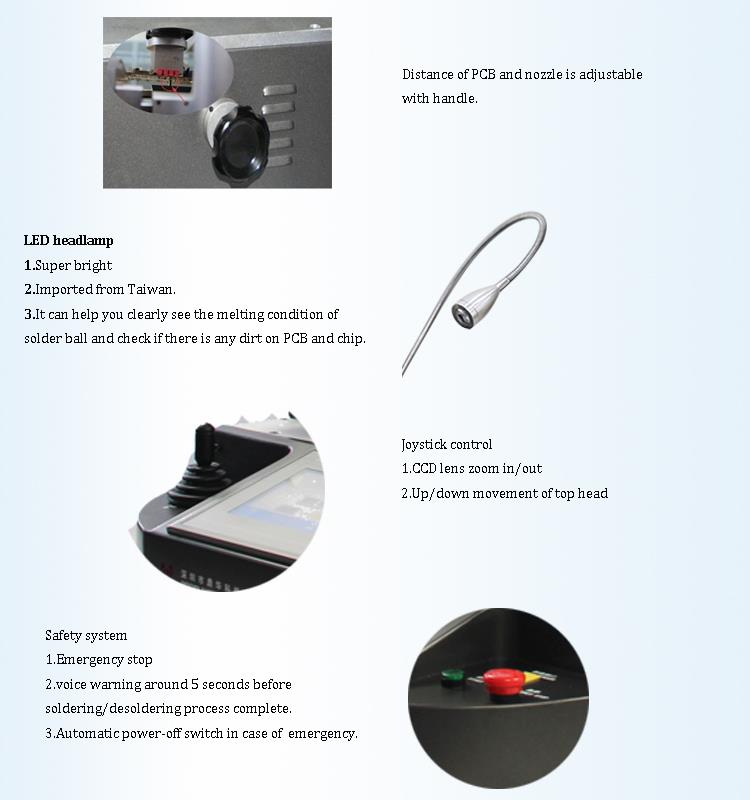

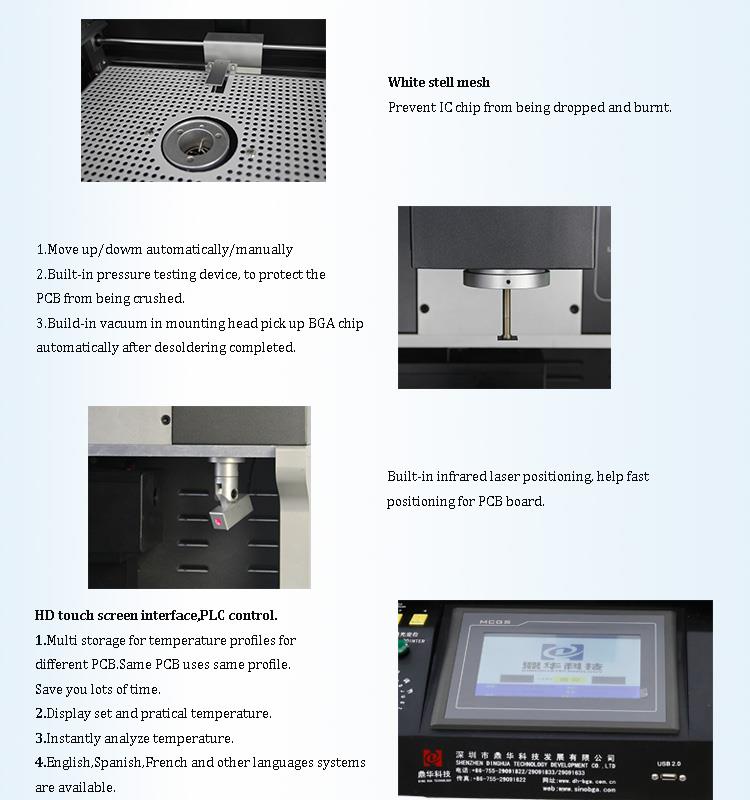

3. Детали полуавтоматической оптики.КамераМашина для реболлинга BGA

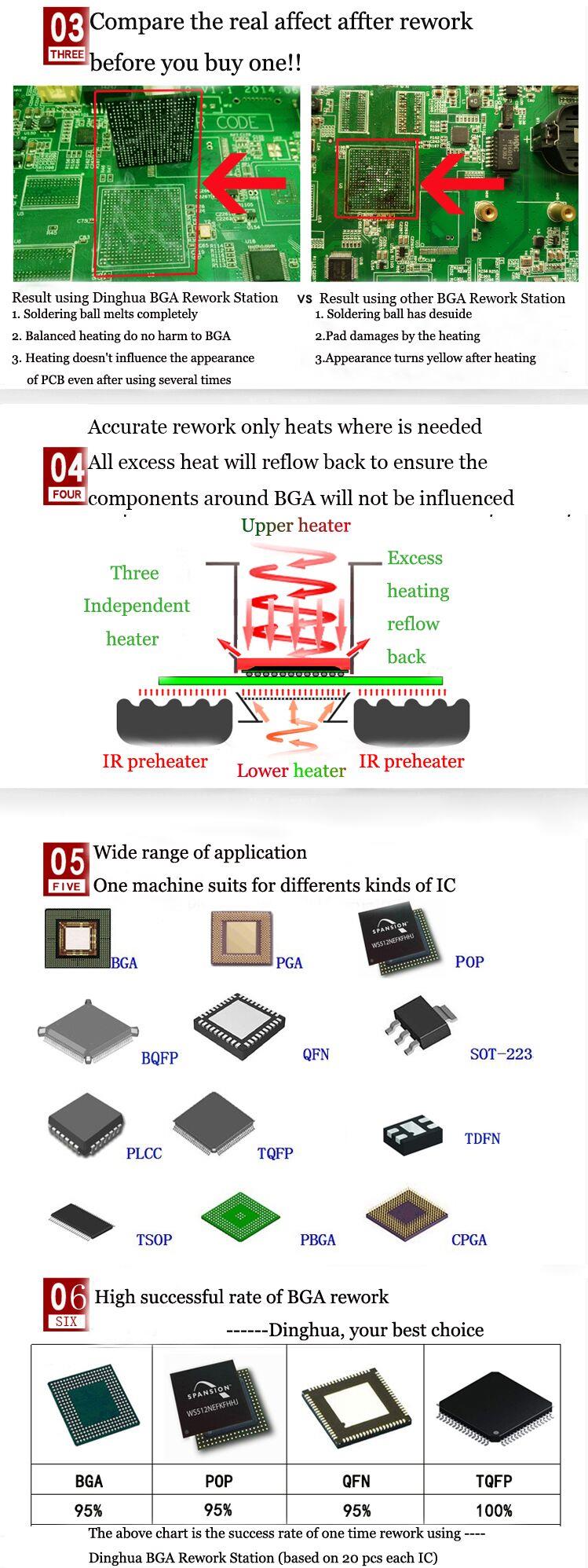

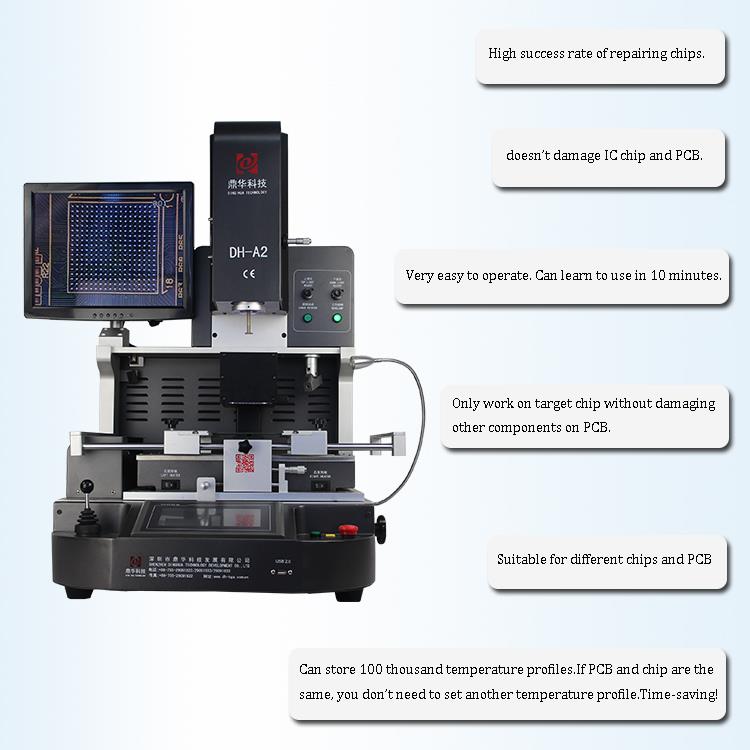

4. Почему стоит выбрать нашу полуавтоматическую оптикуКамераМашина для реболлинга BGA?
5. Сертификат полуавтоматической машины для реболлинга BGA с оптической камерой.
Сертификаты UL, E-MARK, CCC, FCC, CE и ROHS. Кроме того, для улучшения системы качества компания Dinghua прошла сертификацию аудита на месте ISO, GMP, FCCA и C-TPAT.

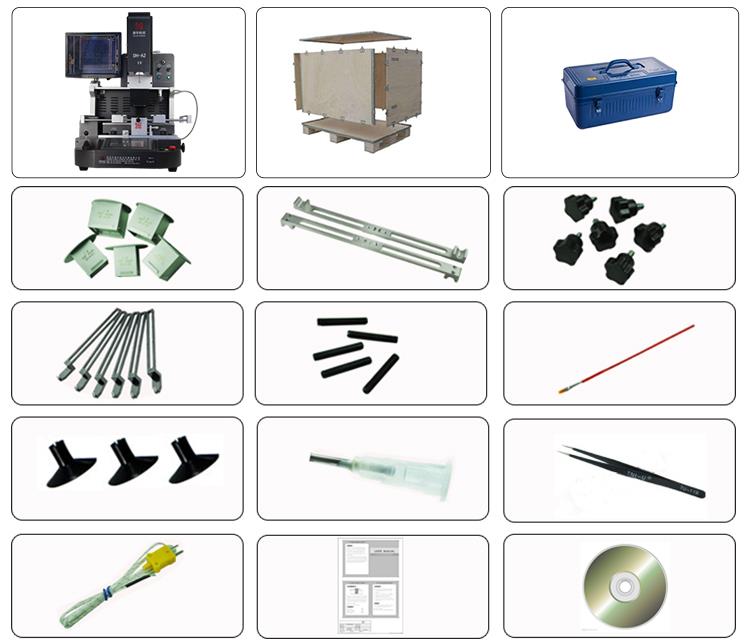

6. Упаковка для полуавтоматической оптики.КамераМашина для реболлинга BGA
7. Отгрузка полуавтоматической оптикиКамераМашина для реболлинга BGA
Быстро и безопасно DHL/TNT/UPS/FEDEX
Другие условия доставки приемлемы, если вам нужно.
8. Условия оплаты полуавтоматической оптикиКамераМашина для реболлинга BGA.
Банковский перевод, Western Union, кредитная карта.
Доставка будет организована компанией 5-10 после размещения заказа.
9. Сопутствующие знания о ремонте материнской платы
Шаг 1: Очистка
Первое, что следует отметить, это то, что пыль — один из самых больших врагов материнской платы. Очень важно защитить материнскую плату от пыли. Используйте щетку, чтобы аккуратно удалить пыль с материнской платы. Кроме того, некоторые карты на материнской плате и чипах имеют контакты, что часто может привести к плохому контакту из-за окисления. Используйте ластик, чтобы удалить поверхностный оксидный слой, а затем вставьте карты обратно. Вы также можете использовать трихлорэтан — летучую жидкость, обычно используемую для очистки материнских плат. В случае внезапного сбоя питания следует немедленно выключить компьютер, чтобы не повредить материнскую плату или блок питания.
Шаг 2: БИОС
Неправильные настройки BIOS, такие как разгон, могут вызвать проблемы. При необходимости вы можете сбросить BIOS или очистить настройки. Если BIOS поврежден (например, из-за вируса), вы можете переписать BIOS. Поскольку BIOS не может быть измерен приборами и существует в виде программного обеспечения, рекомендуется обновить BIOS материнской платы, чтобы устранить потенциальные проблемы.
Шаг 3. Замена с подключением и заменой
Существует множество причин, по которым хост-система может выйти из строя, например, неисправная материнская плата или неисправные карты на шине ввода-вывода. Метод «подключи и поменяй» — это простой способ определить, связана ли неисправность с материнской платой или с устройством ввода-вывода. Это включает в себя выключение системы и поочередное извлечение каждой съемной платы, запуск системы после каждого удаления для наблюдения за поведением машины. Если система работает нормально после удаления определенной платы, то неисправность связана с этой платой или соответствующим разъемом шины ввода-вывода. Если после удаления всех плат система по-прежнему не запускается должным образом, скорее всего, неисправность связана с самой материнской платой. Метод «подмены» предполагает замену неисправной сменной платы на идентичную, имеющую тот же режим и функцию шины. Наблюдая за изменениями в симптомах неисправности, вы можете точно определить проблему. Этот метод обычно используется в средах обслуживания по принципу «включай и работай», например, при диагностике ошибок памяти. В таких случаях замена микросхемы или модуля памяти может помочь выявить причину сбоя.
Шаг 4: Визуальный осмотр
Если вы имеете дело с неисправной материнской платой, начните с ее визуального осмотра на наличие признаков повреждения. Проверьте, нет ли следов ожогов или физических повреждений. Ищите несоосные вилки и розетки, резисторы и контакты конденсатора, которые могут соприкасаться, или трещины на поверхности чипа. Также проверьте, не повреждена ли медная фольга на материнской плате и не попали ли между компонентами посторонние предметы. Если у вас есть какие-либо сомнения, вы можете использовать мультиметр для измерения различных компонентов. Коснитесь поверхности некоторых фишек; если они необычно горячие, попробуйте заменить чип.
(1)Если соединение нарушено, можно ножом соскрести краску с места разрыва, оголить провод и нанести воск. Затем иглой проследите по следу и удалите воск. После этого нанесите на оголенный провод раствор нитрата серебра. С помощью мультиметра проверьте, правильно ли устранена поломка. Делайте это осторожно, поскольку дорожки на материнской плате очень малы, ошибка по неосторожности может стать причиной короткого замыкания.
(2)Если электролитический конденсатор неисправен, его можно заменить на соответствующий.
