Автоматическая паяльная станция BGA DH-A2E
CCD-камера оптическая автоматическая паяльная станция bga
Автоматическая пайка, распайка и монтаж, автоматическое извлечение чипа после завершения распайки.
Включена система автоматической подачи щепы.
Система оптического выравнивания HD CCD для точного монтажа BGA и компонентов. Автоматическое складывание и растягивание объектива CCD.
Лазерное позиционирование для быстрого позиционирования чипа BGA и материнской платы.
Описание
CCD-камера оптическая автоматическая паяльная станция bga
Обзор функций
☛ Автоматическая пайка, распайка и монтаж, автоматическое извлечение чипа после завершения распайки.
☛Включена система автоматической подачи щепы.
☛ Система оптического выравнивания HD CCD для точной установки BGA и компонентов. Автоматическое складывание и растяжение объектива CCD.
☛ Независимый ПЛК MITSUBISHI внутри для управления движениями, движение более стабильное и точное.
☛ Лазерное позиционирование для быстрого позиционирования чипа BGA и материнской платы.
☛ Точность монтажа BGA в пределах 0.01 мм, вероятность успешного ремонта составляет 99,9%.
☛ Оснащен верхней кнопкой регулировки воздушного потока, чтобы удовлетворить требования крошечной стружки.
☛ Превосходные функции безопасности с аварийной защитой.
☛ Удобное управление, многофункциональная эргономичная система.

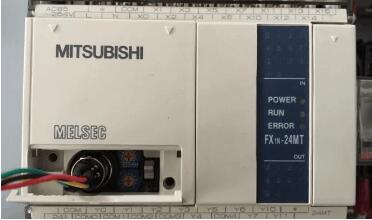

Независимое японское оригинальное управление ПЛК MITSUBISHI
Движение верхнего нагревателя/монтажной головки/объектива CCD более стабильное и точное.

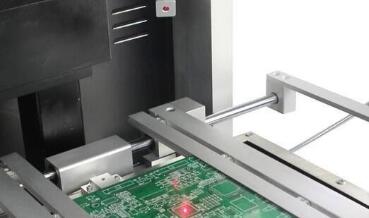

Позиция лазера
Позиция лазерной поддержкиning, быстрое позиционирование для выполнения повторяющихся работ на печатных платах одного типа,
экономит вам много драгоценного времени.
| Технические характеристики | ||
| 1 | Суммарная мощность | 5300w |
| 2 | 3 независимых нагревателя | Верхний горячий воздух 1200 Вт, нижний горячий воздух 1200 Вт, нижний инфракрасный предварительный нагрев 2700 Вт |
| 3 | Напряжение | AC220В±10% 50/60Гц |
| 4 | Электрические части | 7-дюймовый сенсорный экран плюс высокоточный интеллектуальный модуль контроля температуры плюс Драйвер шагового двигателя плюс ПЛК плюс ЖК-дисплей плюс оптическая ПЗС-система высокого разрешения плюс лазерное позиционирование |
| 5 | Контроль температуры | Замкнутый контур K-Sensor плюс автоматическая компенсация температуры PID плюс модуль температуры, точность температуры в пределах ± 2 градуса. |
| 6 | Позиционирование печатной платы | V-образный паз плюс универсальное крепление плюс подвижная полка для печатных плат |
| 7 | Применимый размер печатной платы | Макс. 370x410 мм Мин. 22x22 мм |
| 8 | Применимый размер BGA | 2x2мм~80x80мм |
| 9 | Размеры | 600x700x850мм (Д*Ш*В) |
| 10 | Вес нетто | 70 кг |
