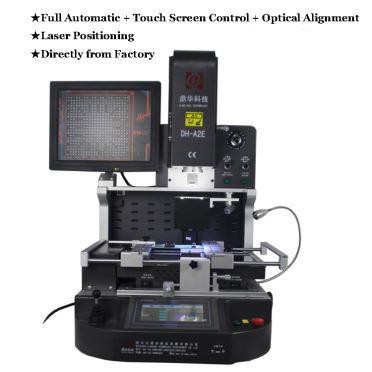

Автоматическая машина удаления IC
Станция автоматического удаления микросхем Bework Station с горячим воздухом проста в эксплуатации и обеспечивает высокую скорость ремонта. Имеет 3 независимые системы отопления и систему оптического выравнивания. Он упакован в прочный и прочный деревянный ящик, который подходит для длительных международных перевозок.
Описание
Автоматическая машина удаления IC
1. применение автоматического удаления IC машина
Материнская плата компьютера, смартфона, ноутбука, логической платы MacBook, цифрового фотоаппарата, кондиционера, телевизора и другого электронного оборудования из медицинской промышленности, отрасли связи, автомобильной промышленности и т. Д.
Подходит для различных типов чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, светодиодных чипов.
2. Особенности продукта автоматического удаления IC машины
• Высокоэффективная долговечная гибридная нагревательная головка мощностью 400 Вт
• Опционально с инфракрасным нижним обогревателем мощностью 800 Вт
• Возможны очень короткие сроки пайки
• Активация с помощью безопасного ножного переключателя
• Индикаторы работы в системе
• Интуитивно понятное управление без программного обеспечения

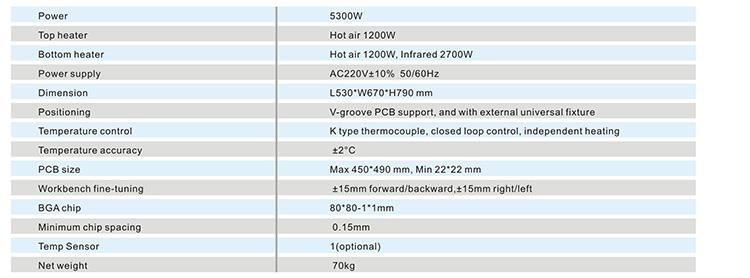

3. Спецификация автоматического удаления IC машины

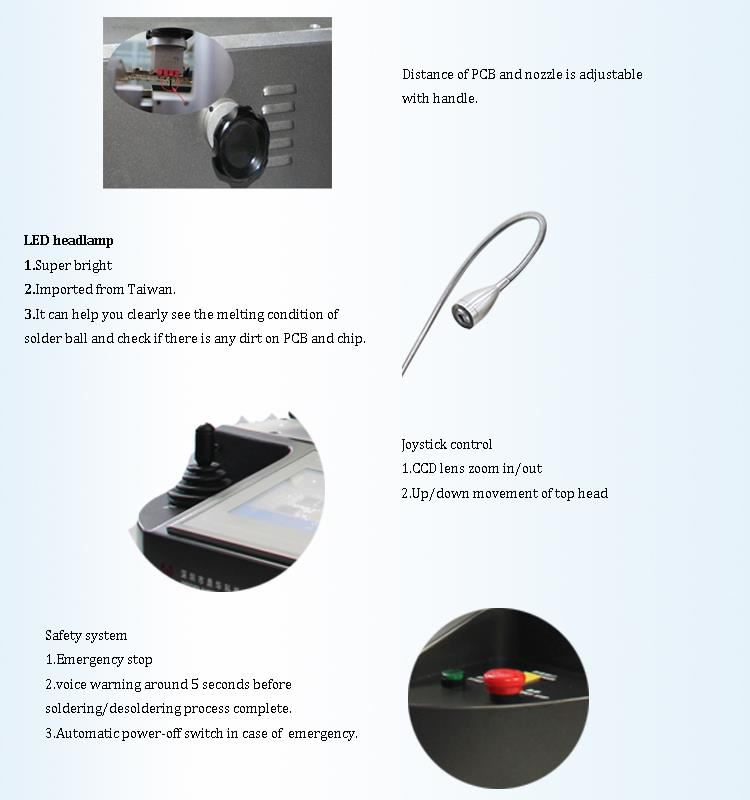

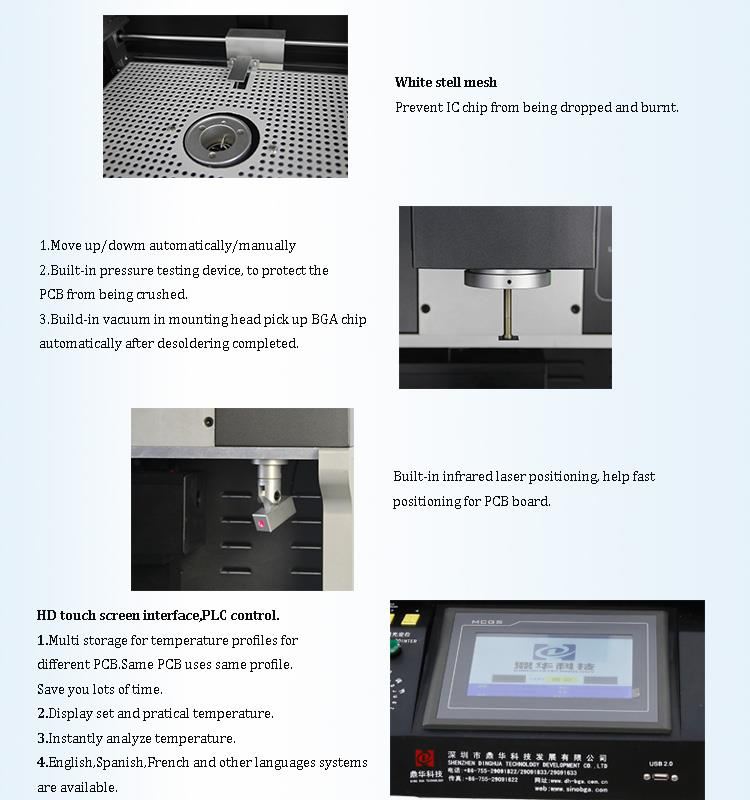

Машина 4.Details ofAutomatic IC удаляет
Камера 1.CCD (система точного оптического выравнивания); Цифровой дисплей 2.HD; 3. Микрометр (отрегулируйте угол чипа); 4.3 автономных обогревателя (горячий воздух&и инфракрасный)； 5. Лазерное позиционирование； 6. HD интерфейс с сенсорным экраном， Управление ПЛК; 7. светодиодные фары; 8. Джойстик управления.

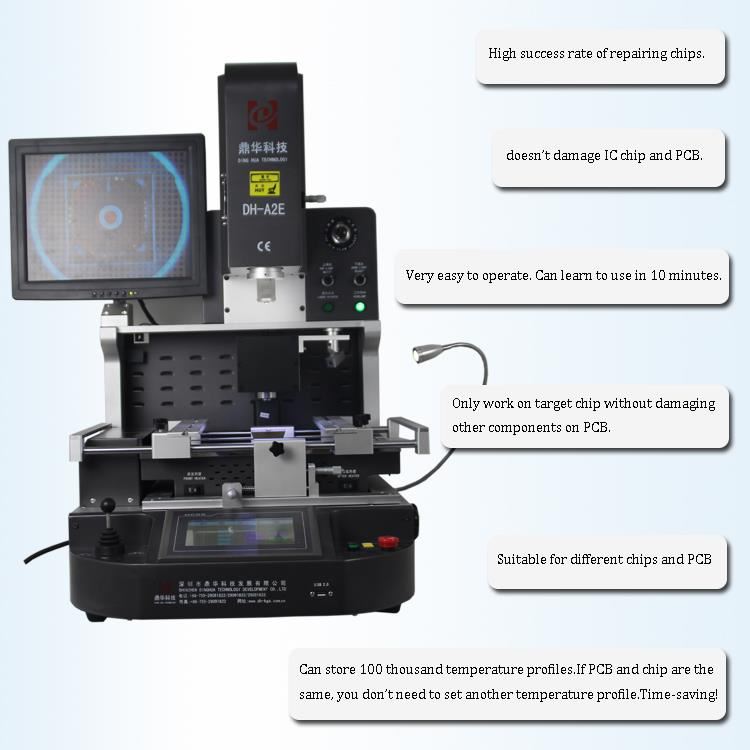

5. Почему выбирают нашу автоматическую машину для удаления микросхем?
6.Сертификат Автоматического Удаления IC Машина
7. Контакты:
Электронная почта: john@dh-kc.com
WhatsApp / WeChat: +86 157 6811 4827
8. Связанные знания
Метод ремонта чипа QFP
(1) Сначала проверьте, есть ли какие-либо компоненты вокруг устройства, которые влияют на работу квадратного наконечника. Эти компоненты должны быть сначала разобраны, а затем повторно исправлены, а затем повторно исправлены.
(2) Нанесите тонкую кисть и флюс на все паяные соединения вокруг устройства.
(3) Выберите квадратный наконечник паяльника (35 Вт для небольших устройств и 50 Вт для крупногабаритных устройств), чтобы добавить соответствующее количество припоя к торцу квадратного наконечника паяльника, и закрепите его в месте пайки, где контакты устройства должны быть удалены. Квадратный наконечник должен быть плоским и должен паять все паяные соединения на всех четырех концах устройства.
(4) После того, как паяное соединение полностью расплавится (несколько секунд), устройство зажимается пинцетом и немедленно покидает прокладку и наконечник паяльника.
(5) Очистите и выровняйте припой, оставшийся на контактных площадках и выводах устройства, с помощью паяльника.
(6) Держите устройство с помощью пинцета, выровняйте полярность и направление, выровняйте контакты с контактными площадками и поместите их на соответствующие контактные площадки. После выравнивания удерживайте пинцетом и не двигайте.
(7) Используйте плоский наконечник для пайки устройства по диагонали 1-2 штырька, чтобы зафиксировать положение устройства. После подтверждения точности нанесите тонкую кисть на припой на все контакты и прокладки вокруг устройства. На пересечении пальца и подкладки медленно и равномерно потяните вниз от первого штифта и добавьте немного припоя +0,5-0,8 мм. Таким образом, все четыре боковые контакты устройства запаяны.
(8) При пайке устройства PLCC наконечник паяльника и устройство должны быть расположены под углом менее 45 ° и припаяны на пересечении изогнутой поверхности J-образного провода и прокладки.
