SMD паяльная станция с горячим воздухом, автоматическая

DH-A2 SMD Паяльная станция с горячим воздухом, автоматическая. Подходит для распайки, пайки, удаления, замены, доработки, установки различных чипов BGA, LED, QFN, SMT, SMD.

Отправить запрос

Описание

Использование автоматической паяльной станции с форсунками горячего воздуха дает ряд преимуществ по сравнению с ручными методами доработки.

Это снижает риск повреждения печатной платы, компонентов и прилегающих участков, которые могут возникнуть при ручной доработке.

Это также повышает эффективность и точность, сокращая время и усилия, необходимые для доработки.

1. Применение

Пайка, переболтовка, распайка различных микросхем: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, светодиодный чип.

2. Характеристики продукта инфракрасной паяльной станции SMD с автоматическим горячим воздухом

3. Спецификация лазерного позиционирования

Превосходные технические детали обеспечивают расширенные функции и стабильность.

власть	5300W
Верхний нагреватель	Горячий воздух 1200 Вт
Нижний нагреватель	Горячий воздух 1200 Вт. Инфракрасный 2700 Вт
Источник питания	220 В переменного тока ± 10%, 50/60 Гц
Измерение	Д530Ш670В790 мм
Позиционирование	Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом
Контроль температуры	Термопара типа К, регулирование с обратной связью, автономный нагрев
Точность температуры	±2 градуса
Размер печатной платы	Макс 450490 мм, мин 2222 мм
Тонкая настройка верстака	±15 мм вперед/назад, ±15 мм вправо/влево
BGAчип	8080-11мм
Минимальное расстояние между чипами	0.15 мм
Датчик температуры	1 (опционально)
Вес нетто	70 кг

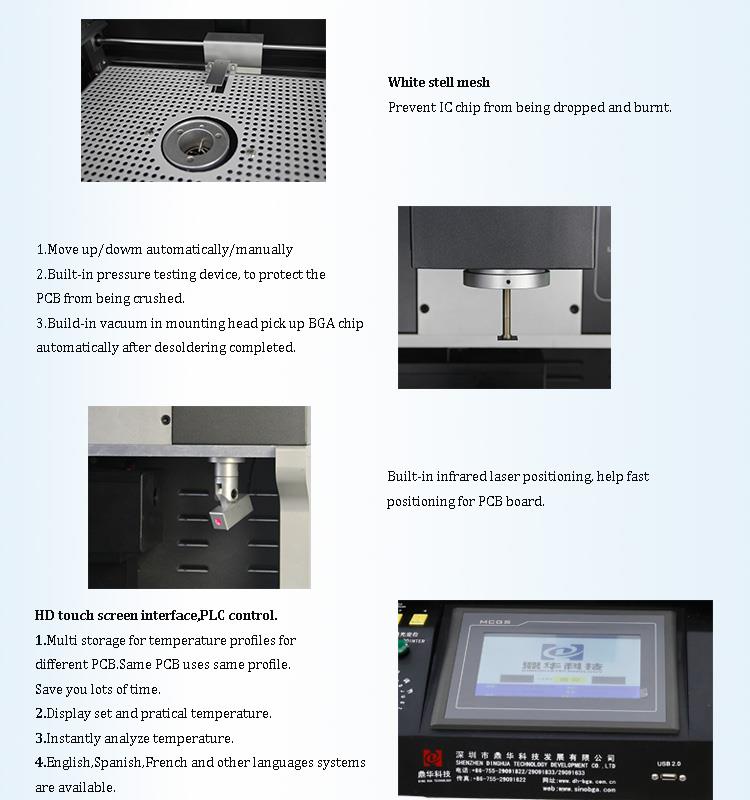

4. Детали инфракрасной ПЗС-камеры SMD паяльной станции с автоматическим горячим воздухом

5. Почему стоит выбрать нашу паяльную станцию SMD с автоматическим горячим воздухом?

6. Сертификат оптического выравнивания

Сертификаты UL, E-MARK, CCC, FCC, CE ROHS. Между тем, чтобы улучшить и усовершенствовать систему качества,

Компания Dinghua прошла сертификацию аудита на месте ISO, GMP, FCCA, C-TPAT.

pace bga rework station

7. Упаковка и отгрузка камеры CCD.

8. Доставка дляРазделенное видение

ДХЛ/ТНТ/ФЕДЕРАЛ ЕХПРЕСС. Если вам нужны другие условия доставки, пожалуйста, сообщите нам. Мы поддержим вас.

Сопутствующие знания

Испытание и опыт силовых трансформаторов

Основная проблема силовых трансформаторов — внутренние короткие замыкания. С помощью мультиметра можно проверить напряжение источника питания и определить, в норме ли оно. Если характеристики изоляции выходного трансформатора ухудшаются или между витками возникает локальное короткое замыкание, ток линейного сканирования резко возрастает, что приводит к падению выходного напряжения импульсного источника питания. Наличие короткого замыкания в линейном выходном трансформаторе можно определить путем измерения напряжения источника питания.

A. Визуальный осмотр: Осмотрите внешний вид трансформатора на наличие очевидных отклонений. Проверьте, нет ли сломанных выводов катушки, распайки, следов ожогов на изоляционном материале, ослабленных крепежных винтов, ржавчины на листах кремнистой стали, открытых катушек обмоток и других видимых проблем.

B. Испытание изоляции: Используйте мультиметр с настройкой R×10k для измерения сопротивления между сердечником и первичной, первичной и вторичной, сердечником и каждой вторичной обмоткой, электростатическим экранирующим слоем и вторичными обмотками. Стрелка мультиметра должна показывать бесконечность. В противном случае изоляционные характеристики трансформатора плохие.

C. Проверка целостности катушки: Установите мультиметр на R × 1. Если значение сопротивления обмотки бесконечно, обмотка неисправна.

D. Идентификация первичных и вторичных катушек: Первичные и вторичные контакты силового трансформатора обычно расположены на противоположных сторонах. На первичной обмотке указано напряжение 220 В, а на вторичной обмотке указано номинальное напряжение, например 15 В, 24 В или 35 В. Определите их по этим маркировкам.

E. Обнаружение тока холостого хода:

(a) Прямое измерение: Открыть все вторичные обмотки и настроить мультиметр на переменный ток (500 мА), подключив его последовательно с первичной обмоткой. Когда первичная обмотка подключена к источнику питания переменного тока 220 В, мультиметр отобразит ток холостого хода. Это значение не должно превышать 10%-20% тока полной нагрузки трансформатора. Для обычного электронного оборудования нормальный ток холостого хода составляет около 100 мА. Если оно превышает это значение, вероятно, в трансформаторе произошло короткое замыкание.

(b) Косвенное измерение: Подключите резистор мощностью 10/5 Вт последовательно с первичной обмоткой и оставьте вторичную обмотку полностью отключенной. Установите мультиметр на напряжение переменного тока. После включения питания измерьте падение напряжения (U) на резисторе, а затем рассчитайте ток холостого хода (I), используя закон Ома: I (без нагрузки)=U/R.

F. Обнаружение напряжения без нагрузки: Подключите первичную обмотку силового трансформатора к источнику питания 220 В и с помощью мультиметра (настроенного на переменное напряжение) измерьте напряжение холостого хода (U21, U22, U23, U24) каждой обмотки. Измеренные значения должны находиться в пределах допустимого диапазона: обмотка высокого напряжения менее или равна ±10 %, обмотка низкого напряжения менее или равна ±5 %, а разница напряжений между двумя наборами симметричных обмоток с центральным отводом должно быть меньше или равно ±2%.

G. Повышение температуры: Трансформаторы малой мощности обычно допускают повышение температуры на 40–50 градусов. Если используются качественные изоляционные материалы, допустимое превышение температуры может быть выше.

H. Обнаружение полярности обмоточных клемм: При последовательном соединении двух и более вторичных обмоток для получения нужного напряжения необходимо правильно соблюдать полярность каждой обмотки (одноименные клеммы). Неправильное подключение приведет к неисправности трансформатора.

I. Комплексное обнаружение и диагностика коротких замыканий: Силовой трансформатор с коротким замыканием будет сильно нагреваться и иметь ненормальное выходное напряжение на вторичной обмотке. Чем больше короткозамкнутых витков в катушке, тем больше ток короткого замыкания и тепловыделение. Простой метод проверки короткого замыкания — измерение тока холостого хода (как описано ранее). Если в трансформаторе произошло короткое замыкание, ток холостого хода будет значительно превышать 10% тока полной нагрузки. В тяжелых случаях трансформатор быстро нагревается в течение нескольких секунд после включения, а железный сердечник становится горячим на ощупь. В этот момент очевидно, что в трансформаторе произошло короткое замыкание.
