Паяльная станция BGA Автоматическая
Ремонтная станция DH-A2 BGA — это тип автоматизированного станка, используемого для ремонта или доработки корпусов BGA-матрицы (BGA) в электронике. Эта специальная машина предназначена для удаления и замены BGA на печатных платах (PCB) быстрым, эффективным и точным способом. DH-A2 оснащен инфракрасным обогревом и механизмами точного выравнивания, чтобы обеспечить правильное размещение и пайку BGA на плате. Автоматизация станка помогает снизить вероятность человеческой ошибки и ускорить процесс доработки. В целом, ремонтная станция DH-A2 BGA является ценным инструментом для ремонта и сборки электроники, особенно для послепродажного обслуживания.
Описание

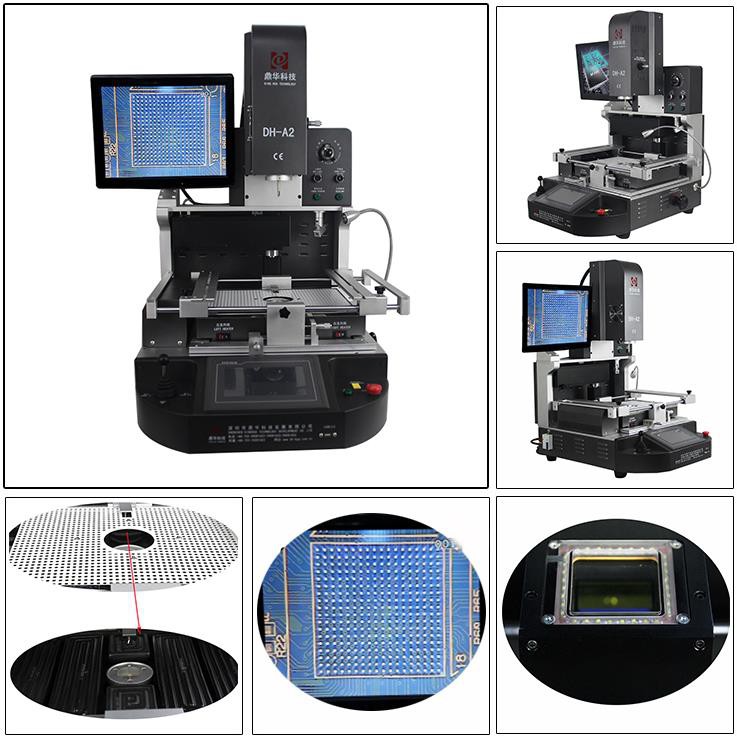

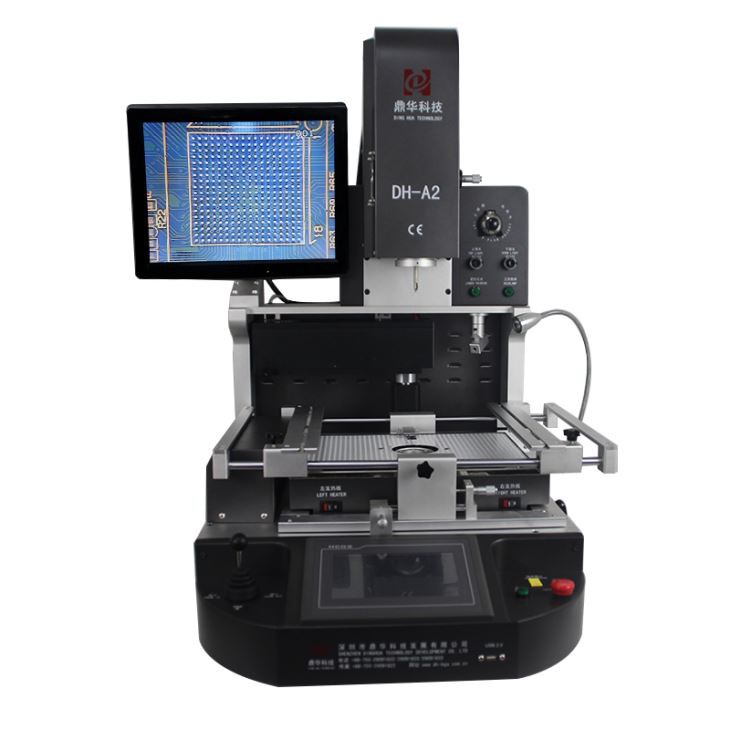

Автоматическая паяльная станция DH-A2 BGA
Термин «автоматическая паяльная станция BGA» относится к автоматизированному станку, который используется для доработки или
ремонт корпусов Ball Grid Array (BGA). Корпуса BGA широко используются в электронике, особенно в
сборка печатных плат (ПП). Автоматы паяльной станции BGA предназначены для обработки
деликатный и точный процесс удаления и замены BGA на печатных платах без повреждения компонентов
или доска. Эти машины обычно используют инфракрасный нагрев и механизмы точного выравнивания, чтобы гарантировать
что BGA правильно размещены и припаяны к плате. Аспект автоматизации машины делает
процесс быстрее, эффективнее и менее подвержен ошибкам по сравнению с ручной доработкой.
Функциональные компоненты автомата паяльной станции BGA
1. Применение лазерного позиционирования DHA2 BGA паяльная станция
Работа со всеми видами материнских плат или PCBA.
Припой, реболл, распайка различных чипов: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,
PBGA, CPGA, светодиодный чип.
2. Особенности продуктаОптическая регулировка DHA2 BGA паяльная станция
3. Спецификация паяльной станции DHA2 BGA
4. Подробная информация о паяльной станции DHA2 BGA с лазерным позиционированием
5.Почему выбирают нашПаяльная станция DHA2 BGA Split Vision?
1). Точность и аккуратность: функция разделения изображения обеспечивает точное выравнивание BGA на печатной плате.
плату (печатную плату) в процессе переделки, гарантируя успешный результат.
2). Простота в использовании: паяльная станция DHA2 BGA Split Vision разработана так, чтобы быть удобной и интуитивно понятной в эксплуатации,
что делает его идеальным для техников всех уровней квалификации.
3). Автоматизированный процесс: автоматизация процесса доработки устраняет риск человеческой ошибки и делает
процесс более эффективным и последовательным.
4). Высококачественные результаты: точное выравнивание машины, инфракрасный нагрев и возможности доработки горячим воздухом приводят к
качественные и надежные соединения BGA.
5). Экономичность: инвестиции в паяльную станцию BGA могут сэкономить время и деньги в долгосрочной перспективе, поскольку это снижает потребность
для ручной доработки и повышает эффективность процесса.
6.СертификатАвтоматическая паяльная станция DHA2 BGA
Сертификаты UL, E-MARK, CCC, FCC, CE ROHS. Между тем, чтобы улучшить и усовершенствовать систему качества,
Dinghua прошла сертификацию аудита на месте по стандартам ISO, GMP, FCCA, C-TPAT.
7. Упаковка и отгрузкаПаяльная станция DHA2 BGA с камерой CCD
8. Отгрузка дляЛазерная паяльная станция DHA2 BGA с оптическим выравниванием
ДХЛ/ТНТ/ФЕДЕРАЛ ЕХПРЕСС. Если вы хотите другой срок доставки, пожалуйста, сообщите нам. Мы поддержим вас.
9. Условия оплаты
Банковский перевод, Вестерн Юнион, кредитная карта.
Пожалуйста, сообщите нам, если вам нужна другая поддержка.
10. Как работает паяльная станция DH-A2 BGA работает?
11. Ноу-хау по использованию паяльной станции DH-A2 BGA зависит от конкретной модели.
и производителя, но вот общий план необходимых шагов:
1.) Подготовка: Соберите все необходимые инструменты и материалы, такие как печатная плата с BGA, которые необходимо
переделанный, новый BGA, паяльная паста и паяльник. Очистите печатную плату и новый BGA.
любые загрязнения.
2.) Выравнивание: Выровняйте BGA на печатной плате с помощью точного механизма выравнивания машины,
убедитесь, что он находится в правильном положении.
3.) Нагрев: используйте механизм инфракрасного нагрева, чтобы нагреть BGA до необходимой температуры. Это ж-
Я помогу BGA стать более гибким и облегчить его удаление.
4.) Удаление: Используйте верхний и нижний термофен, чтобы аккуратно удалить старый BGA с печатной платы. Будьте осторожны, чтобы не
повредить печатную плату или окружающие компоненты.
5.) Очистка: очистите область на печатной плате, где будет размещен новый BGA, чтобы удалить все остатки с
старый БГА.
6.) Размещение: нанесите паяльную пасту на контактные площадки на печатной плате, где будет размещен новый BGA. Выровняйте
новый BGA с механизмом точного выравнивания и используйте термофен для оплавления паяльной пасты
и надежно прикрепите новый BGA к печатной плате.
7.) Охлаждение: дайте новому BGA остыть до комнатной температуры после пайки.
