Станция пайки печатных плат

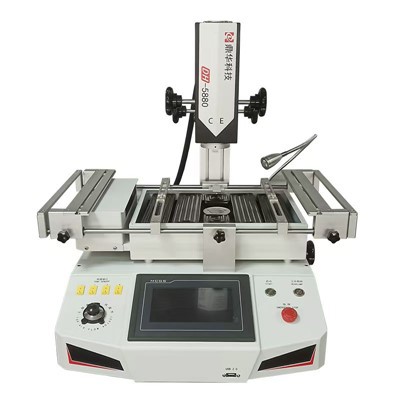

Станция для пайки печатных плат DH-5830 — это высокопроизводительная паяльная станция горячим воздухом, обычно используемая для ремонта ноутбуков, мобильных телефонов, Xbox и материнских плат. Он подходит для различных типов ремонта чипов, включая POP, SOP, QFN, BGA и т. д. Машина оснащена тремя независимыми зонами нагрева (два воздухонагревателя и одна зона инфракрасного подогрева), сенсорным экраном HD, вакуумным датчиком и внешним датчиком температуры, что обеспечивает точный контроль температуры и надежность ремонта.
Описание
Описание продукции
Что такое станция пайки печатных плат?
Станция для пайки печатных плат — это специализированный инструмент для ремонта электроники, который выполняет точное удаление, замену и пайку микросхем с шариковой решеткой (BGA) и других современных компонентов SMT на печатных платах (PCB). Вот почему это необходимо и как это работает.
1. Проблема, которую он решает: чипы BGA (которые встречаются в ноутбуках, телефонах, игровых консолях, таких как Xbox, материнских платах) имеют множество шариков припоя под каждым чипом; они не видны и не доступны стандартному паяльному инструменту; однако их ремонт или замена требуют точности и контролируемого нагрева.
2. Основная функция:
A. Удаление: он равномерно нагревает чип и область на печатной плате под ним, чтобы расплавить шарики припоя, не повреждая чип или печатную плату, а затем с помощью вакуумной присоски снимает чип.
B. Замена: после очистки паяных площадок и добавления нового припоя станция пайки BGA может правильно разместить чип и повторно нагреть область для формирования паяного соединения (оплавление).
3. Ключевые компоненты и возможности:
Точный контроль нагрева: используются форсунки горячего воздуха, чтобы тепло фокусировалось на чипе, и часто используется зона инфракрасного предварительного нагрева для очень медленного нагрева всей печатной платы. Это помогает предотвратить коробление из-за большой разницы температур и помогает сразу расплавить весь припой.
Профилирование температуры: позволяет настраивать и отображать в реальном времени конкретный температурный профиль для различных типов припоя и компонентов.
Выравнивание: Часто включает в себя лазерную указку для идеального выравнивания чипов во время размещения.
Вакуумный захват: Для безопасного подъема горячих чипов после распайки.
«Расширенное управление». Современные станции (например, DH-5830) оснащены «сенсорными экранами».
Тепловой мониторинг: Может включать в себя внешний датчик температуры для точного измерения температуры печатной платы.
Спецификация продукции
|
Элемент
|
Параметр
|
|
Источник питания
|
220 В переменного тока ± 10% 50 Гц
|
|
Номинальная мощность
|
5500W
|
|
Высшая мощность
|
1200w
|
|
Нижняя мощность
|
1200w
|
|
Инфракрасная мощность
|
3000w
|
|
Верхняя ручка-потока воздуха
|
Для регулировки верхнего-потока горячего воздуха (особенно для очень мелкой/крупной стружки)
|
|
Режим работы
|
Сенсорный экран HD, настройка цифровой системы
|
|
Хранение температурного профиля
|
50000 групп
|
|
Контроль температуры
|
Датчик K + замкнутый контур
|
|
Движение верхнего нагревателя
|
Вправо/влево, вперед/назад, свободно вращаться
|
|
Точность температуры
|
±2 градуса
|
|
Позиционирование
|
Интеллектуальное позиционирование, печатную плату можно регулировать в направлениях X, Y с помощью «5-точечной опоры» + кронштейн для печатной платы с V--пазом + универсальные крепления.
|
|
Размер печатной платы
|
Макс. 410×370 мм. Мин. 22×22 мм.
|
|
BGA-чип
|
2x2 - 80x80 мм
|
|
Минимальное расстояние между чипами
|
0,15 мм
|
|
Внешний датчик температуры
|
1 шт.
|
|
Размеры
|
570*610*570 мм
|
|
Вес нетто
|
35 кг
|
Фотографии продуктов
Профиль компании
Компания по развитию технологий Шэньчжэня Динхуа, ООО
Шэньчжэньская компания по развитию технологий Динхуа, Лтд. – национальное высокотехнологичное-предприятие, объединяющееНИОКР, производство, продажи и сервис. С 2010 года мы занимаемся разработкой и производствомСтанции пайки BGAиМашины рентгеновского-контроля. С38 патентови97 процессов контроля качества, мы обеспечиваем постоянные инновации в продукции и надежное качество, всегда оставаясь в курсе развития отрасли.
