Переделка LGA
1. LGA — это Land Grid Array, представляющий собой разновидность пакетной технологии;2. Нет необходимости отпаивать небольшую печатную плату в LGA;3. Вся LGA будет автоматически удалена с помощью специального приспособления;4. Лучше защитите LGA от нагрева.
Описание

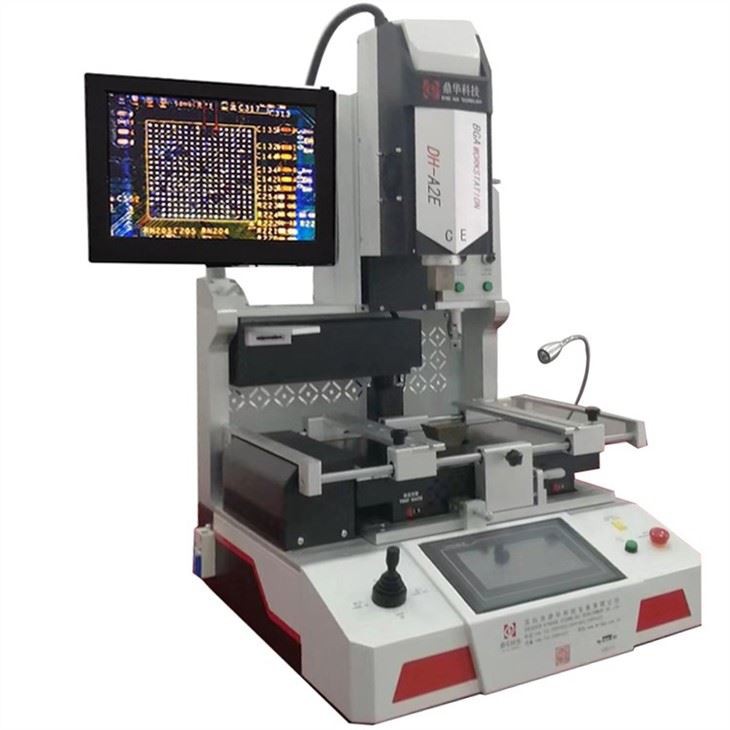

Полностью автоматический паяльный станок LGA с профессиональным приспособлением и соплами.
(Land Grid Array) Пакет микросхем с очень высокой плотностью контактов. LGA отличаются от традиционных микросхем выступающими контактами, которые вставляются в сокет. Чип LGA имеет плоские площадки в нижней части корпуса, которые касаются контактов разъема материнской платы.
Учитывая специальную структуру LGA, а также быструю доработку и высокую эффективность ремонта, мы предоставляем индивидуальные услуги по ремонту различных чипов LGA.
Удаление чипа LGA
Основная информация
|
Модель |
ДХ-А2Е |
|
Источник питания |
110~220В +/- 10% 50/60Гц |
|
Номинальная мощность |
5000W |
|
Верхний нагрев |
Горячий воздух, который можно регулировать |
|
Нижний нагрев |
гибридный нагрев печатной платы и уровня чипа |
|
Монтаж |
Оптическое выравнивание, видимые процедуры, точность 0.01 мм |
|
Размер печатной платы |
10*10~450*500мм |
|
Доступны чипы |
1*1~80*80 (более 80*80 мм, опционально) |
|
Уровень автоматизации |
Высокоавтоматический |
|
Монтаж LGA |
Автоматически подобрать и заменить на материнскую плату |
|
Паяльный шарик |
Свинцовая или бессвинцовая паяльная паста (предоставляется пользователем) |
|
Вилка питания |
По требованию клиента |
|
Частота |
3 часа работы, 10 минут отдыха. |
|
Чипфидер |
Автоматически переносите чип на пайку или получайте и возвращайтесь обратно |
|
Насадки приспособления |
Настроить 20*20~100*120 мм (опционально) Настроено для разных LGA, выбранных или замененных |
|
Измерение |
600*700*850 мм |
|
Масса |
70 кг |
Процедуры переделки LGA

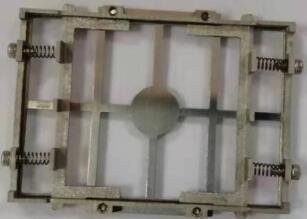

1. готовим приспособление, как показано ниже:
Настройка приспособления в соответствии со структурой LGA, шириной, длиной, высотой и т. д., которая может
убедитесь, что весь LGA можно поднять и не повредите внутренние компоненты чипа.
2. Снятие/распайка
После распайки LGA автоматически был установлен весь LGA, удерживаемый приспособлением.
устройство подачи стружки этой машины ожидает очистки.
Устройство подачи стружки и оптическая камера CCD работают вместе, всегда автоматически.
открыть и закрыть.

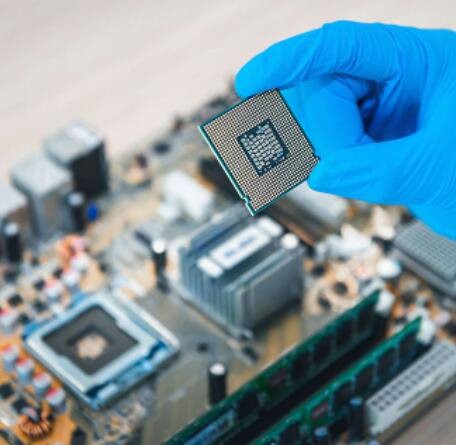

3. Использование обновленного чипа или просто полностью нового чипа.
Вы можете избежать недель просрочек и сравнительно значительной суммы денег.с помощью переделки LGA. Когда задержка кажется неизбежной, хорошо выполненныйдоработка позволит вам уложиться в установленные заказчиком сроки. DH (Динхуа) имеетуспешный опыт работы со значительным количеством клиентов, начинаяот крупных предприятий, например, Google, Teleplan, Huawei и Foxconn и т. д.,в небольшие магазины, такие как мастерская по индивидуальному ремонту, назначенные пункты послепродажного обслуживанияи так далее, многие из которых имели сложную документацию, необходимую для подтвержденияв отраслях, где надежность критична.

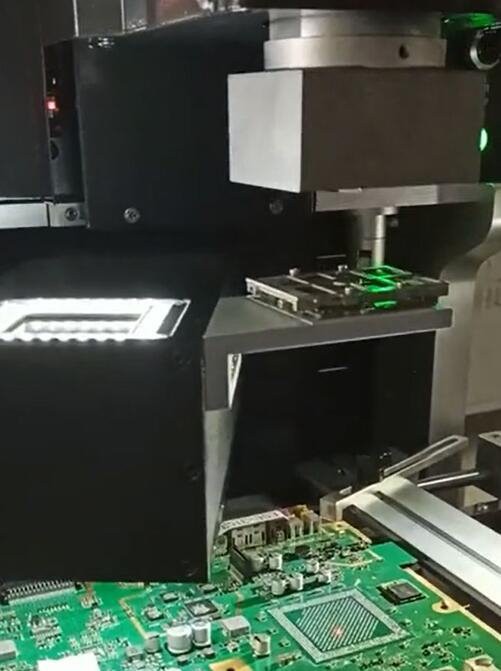

4. Процесс выравнивания видимой оптической ПЗС-матрицы
После выравнивания (чип полностью встанет в правильное положение.на материнской плате), чип будет автоматически перенесенпаять.
5. Автоматическая пайка
Автоматически монтируется на материнскую плату, автоматически нагреваетсяс использованием горячего воздуха и инфракрасного отопления, даже автоматически охлаждается послезавершение работ.
Зачем использовать DH(Dinghua) для переделки LGA?
Производятся передовые методы пайки и высококвалифицированное оборудование.последовательная, повторяемая и, прежде всего, надежная доработка LGA, которая частоочевидна необходимость создания уникальных шаблонов и трафаретов, пайки плат, маскировки,
и часто дажеприклеивание новых колодокк печатной плате. После завершения доработкив сарае доска осматривается с помощью эндоскопов и рентгеновских лучей, чтобы убедиться в исправностинадежность и честность rk. Компании полагаются на DH (Dinghua) для выполнения этой задачи.
сер-пороком из-за нашего умения и внимания к деталям при сборе LGA из окружающего мира.платы управления, когда компоненты недоступны.
DH(Динхуа)имеет обширный опыт разработки решений для надежной доработки LGA
и другое оборудование, такое как рентгеновский инспектор, машина для подсчета рентгеновских лучей и т. д.
