Ремонт мобильного телефона BGA
Функции: разделение зрения, автоматическое паяль и падение, импортированная система выравнивания CCD, независимая система управления и т. Д. .
Описание

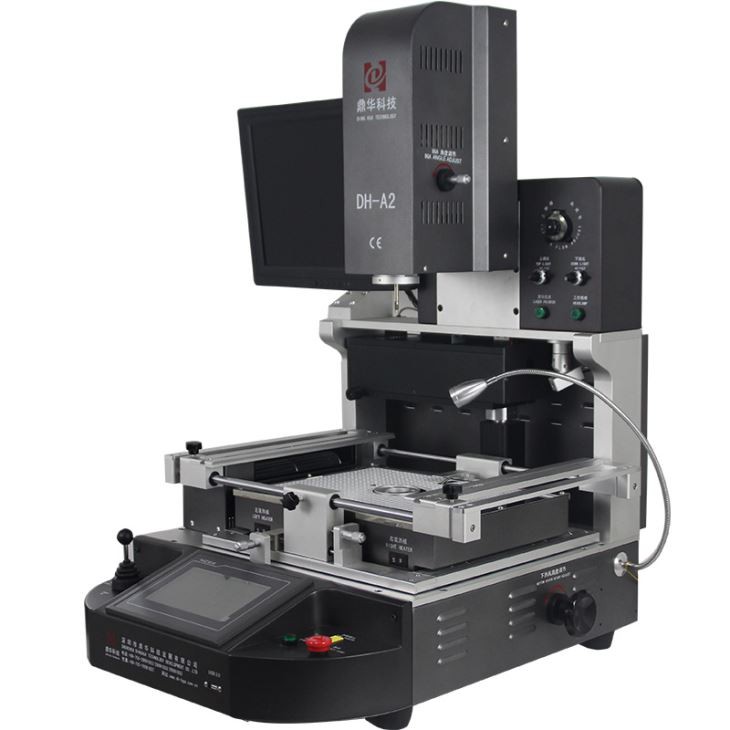

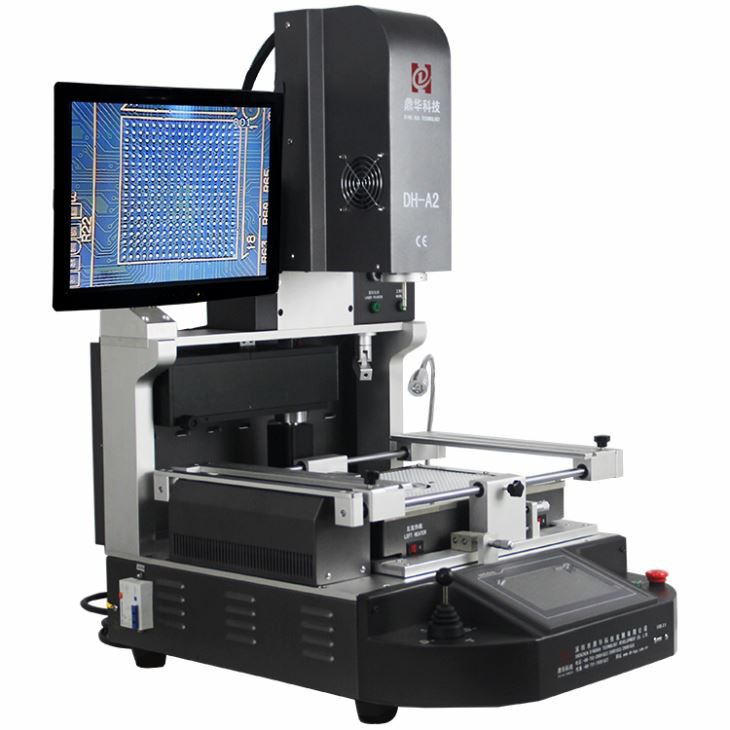

Самая популярная модель DH-A2 BGA Sentering Station для ремонта мобильных телефонов

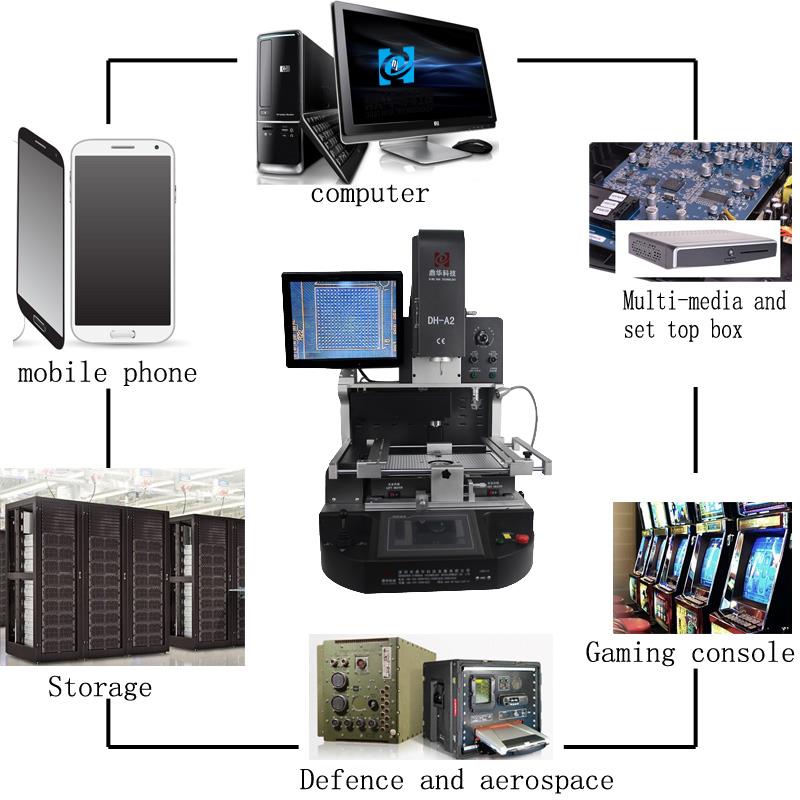

Он широко используется в компьютерах, мобильных телефонах, мультимедийных устройствах и приставках, а также в военных продуктах, таких как ракеты, самолеты и радиолокационные системы .
A Станция паяльницы BGA для ремонта мобильного телефонаявляется специализированной машиной для переработки, предназначенной для точных чипов Desolder и Speler BGA (массив сетки с шариковыми сетками) на логических платах мобильного телефона ., как правило, включает в себя:
- Горячий воздух или инфракрасный нагреватель
- ПИД ПИД -КОНТРОПАН ТЕМПЕРА
- Дополнительный вакуум для обработки чипов
- СЗС Vision или лазерные системы выравнивания для позиционирования чипов
- ЖК -дисплей или сенсорный экран для контроля температуры и пресетов
параметр
| Источник питания | 110 ~ 250 В 50/60 Гц |
| Рейтинг питания | 5400W / 20A |
| Power Plug | вариант в соответствии с различными требованиями |
| Выравнивание |
Разделенное зрение, регулировка микрометра, HD -монитор визуализация |
| Доступен размер печатной платы | 20*20 ~ 430*450 мм |
| Доступен размер компонента |
1*1 ~ 80*80 мм |
| Рабочие модели | пайки, деспостное и позиционирование |
| монтажное давление | ＜ 0.2N |
| точность монтажа | 0,01 мм |
| Температурная точность | 1 градус |
| Измерение | 600*700*850 мм |
| Масса | 70 кг |
BGA Spering Station Repair DH-A2 Детали DH-A2

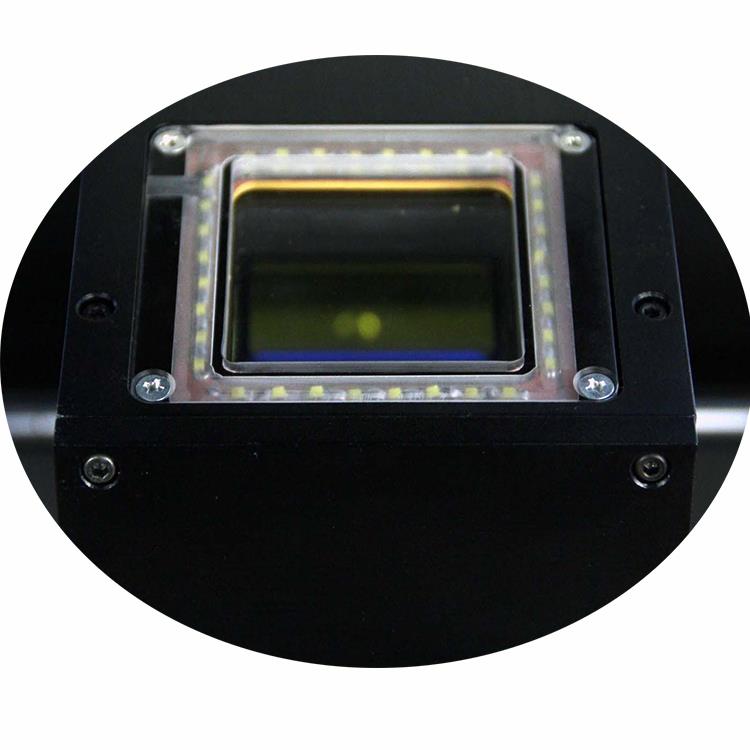

Контролировать экран и оптическую систему выравнивания ПЗС, простой и эффективный для размещения компонента в правильное положение
Материнская плата .

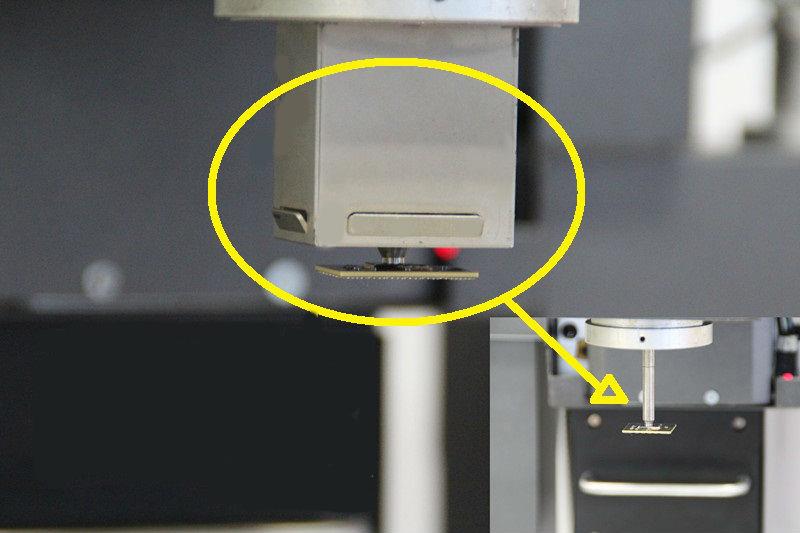

Чип, поднятый для пайки, ослабления или позиции, одна из моделей в порядке,Система автоматически перейдет на следующий шаг .
Яркий светодиод может быть гибким для разных позиций на печатной плате, которая обеспечиваетУдобная работа удобно .

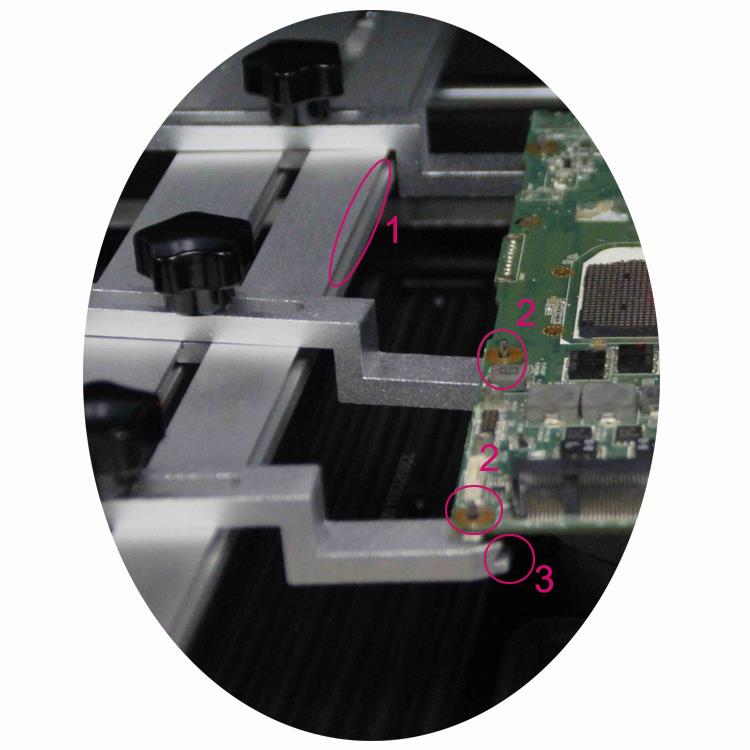

Независимо от печатной платы с любой формой может быть зафиксирована в рабочей таблице, как показано нижедля пайки и делуря .
Особенности паяльницы BGA DH-A2
- Встроенный промышленный компьютерС помощью сенсорного интерфейса человека-машины с высоким разрешением (HMI), управления ПЛК и анализа кривой в реальном времени . он отображает как настройки, так и фактические кривые температуры в реальном времени и позволяет анализировать и коррекцию кривой .
- Высокая рецептная термопараС системой автоматической температурной компенсации ., интегрированной с ПЛК и температурным модулем, она обеспечивает точное управление температурой с отклонением ± 1 градус . раздела внешний температуру измерения температуры обеспечивает точное обнаружение температуры и точный анализ и коррекцию измеренной температурной кривой ..
- Система управления шагомДля стабильной, надежной, безопасной и эффективной работы . внедренная система выравнивания цифрового видео с высоким определенным размеры .
- Гибкий, съемный универсальный приспособлениеЗащищает печатную плату, предотвращает повреждение компонентов, установленных на краю и избегает деформации печатной платы ., совместим с широким диапазоном размеров пакетов BGA для переработки.
- Оборудован несколькими сопладами из сплавного воздуха, который может повернуть и быть расположенным на 360 градусов . легко установить и заменить .
- Аверхние и нижние зоны отопленияразделены на три независимо контролируемые температурные зоны . Эти зоны могут одновременно выполнять многоэтапное управление температурой, обеспечивая оптимальные результаты пайки в различных областях нагрева . температура нагрева, время, скорость пандуа
Упаковка и доставка
- Упаковка: Фанерная коробка (не требуется фумигация), с внутренней пенопластовой прокладкой и усиленными стержнями .
- Размеры: 82 × 77 × 87 см
- Вес брутто: 110 кг
Варианты доставки: DHL, TNT, UPS, FEDEX, воздушный груз, морской груз или другие специальные логистические линии, согласно требованиям клиента .
