Содержание или опыт, как показано ниже, предоставлено нашим клиентом:

Машины для ремонта BGA, которые он когда-либо использовал, это DH-A4D и DH-A2E и т. д.

ДХ-А4Д ДХ-А2Е

В процессе обслуживания автомобильного компьютера я подытожил набор опыта и опыта. Я разделил его на 10 ударов и две техники.

Даже самые сильные мастера по ремонту компьютеров ЭБУ не могут обойтись без следующих 10 хитростей:

1. Метод наблюдения

2. Мультиметровый метод измерения

3. Метод замещения

4. Метод ремонтной сварки

5. Метод контраста

6. Метод обнаружения осциллографа

7. Клонирование трансплантации

8. Метод нагрева

9. Метод обслуживания испытательного стенда ECU

10. набор для программирования метода данных

Структура ЭБУ компьютера выполнена в минималистичном и оптимизированном виде, и я делю ее только на две части: аппаратную часть и программную часть.

Компьютерные платы, электронные компоненты, встроенные приводные модули, заглушки корпуса и т. д., интуитивно видимые, относятся к аппаратной части.

Программную часть нельзя трогать, как и систему в нашем мобильном телефоне и систему в нашем домашнем компьютере.

Благодаря вышеупомянутому минималистскому структурному различию мы также можем разделить отказы ЭБУ на две категории.

Категория 1. аппаратный сбой

Категория 2. Программный сбой

Делайте техническое обслуживание, будет следовать принципу сначала легко, а затем сложно. Точно так же, как 4 основных способа диагностики заболеваний в китайской медицине — это увидеть, услышать, спросить и узнать.

Точно так же обслуживание компьютера ECU также может относиться к этим четырем методам диагностики, с которых проще всего начать.

Когда вы получаете неисправный компьютер ECU, не спешите его ремонтировать, вы должны понимать явление неисправности от клиента.

Чем более подробную информацию вы получите, тем лучше она поможет вам быстро определить место неисправности.

Категория 1. аппаратный сбой

1. Метод наблюдения

Частота возникновения отказов компьютерного оборудования ЭБУ относительно высока, обычно это вызвано высокой температурной перегрузкой, человеческим фактором, замачиванием в воде или естественными повреждениями.

Существует много методов обслуживания, мы используем 10 методов для решения проблемы:

Компьютеры ЭБУ часто работают в условиях высоких температур, и велика вероятность перегрузки. Для явно сгоревших электронных деталей появление выступов или протечки конденсатора видно невооруженным глазом.

Тем не менее, для некоторых сгоревших триодов с крошечными чипами внешний вид будет только немного выпуклым, что трудно найти, если вы не посмотрите внимательно или не понаблюдаете с помощью инструментов.

Поэтому опытный мастер перед началом обслуживания будет держать в руках лупу и проверять внешний вид компонентов платы компьютера.

2. Мультиметровый метод измерения

Для проверки конденсаторов, резисторов, потенциометров, фоторезисторов, термисторов, элементов Холла, позиционных переключателей, катушек индуктивности, триодов, диодов, полевых транзисторов и т. д.

Многие датчики на двигателе, в том числе датчик положения распределительного вала, датчик температуры воды, датчик температуры масла, датчик давления, положение педали акселератора, автоматическое управление фарами и т. д., состоят из самых основных электронных компонентов, описанных выше.

Определите место неисправности и с помощью мультиметра измерьте целостность цепи или качество электронных деталей.

Вы можете использовать мультиметр, чтобы измерить, что он закорочен или разомкнут, или мы видели по внешнему виду, что внешний вид сгорел, и его можно заменить напрямую.

3. Метод замещения

Для некоторых интегральных микросхем вам сложно использовать мультиметр для измерения их качества, поэтому вы можете использовать только метод замены.

Например, многие драйверы, модули зажигания, модули интеллектуальной индукционной связи и т. д. определяют предполагаемую поврежденную интегральную микросхему и сразу же идут покупать ее и заменять.

Старый современный смарт IX35 и пульт управления выходят из строя, но его можно запустить в экстренной ситуации. После расследования возникла проблема со смарт-боксом.

Откройте и проверьте, есть подозрение, что RF IC поврежден. Поскольку мы не можем его измерить, мы можем только попытаться заменить его. После замены неисправность устранена.

Я называю этот метод методом подметания улиц, хотя я не могу точно определить, какая интегральная микросхема повреждена, поэтому я лучше убью ошибку и не дам ей уйти, а заменю ее всю.

Иногда я сталкиваюсь с некоторыми неизлечимыми болезнями досок или замачиванием досок, и нет никакой идеи об обслуживании. Сначала я оцениваю примерное местонахождение неисправности и использую вышеперечисленные методы для ее устранения.

4. Метод ремонтной сварки

Этот метод используется чаще, производственный процесс не соответствует стандартам, а условия работы плохие, длительное воздействие окружающей среды с большим перепадом температур или частый нагрев сильного тока приведет к встроенным выводам ИС или электронных деталей. Сварка, обычно мы используем метод ремонтной сварки для решения проблемы.

Проблема в том, что контакты процессора в измерителе плохо приварены. Противоугонные данные Bens находятся в процессоре счетчика. Если ЦП приварен неплотно, он не запустится, и будут сообщены некоторые необъяснимые коды неисправностей. Припаяйте все контакты процессора, и неисправность будет устранена.

5. Метод контраста

Этот метод требует определенных условий для поддержки, найдите другую нормальную компьютерную плату для сравнения.

В случае наличия или отсутствия напряжения используйте метод тока, метод напряжения или метод сопротивления, чтобы измерить некоторые значения между ними, чтобы определить место неисправности.

Просто с помощью метода сравнения подключите компьютерную плату напрямую и наблюдайте за их током покоя. У обычных плат ток покоя очень близок, а то и одинаков.

Если внутри произойдет пробой короткого замыкания или обрыв цепи, то ток покоя однозначно станет очень большим или очень маленьким. Эти простые данные могут в основном быстро судить, хорошо это или плохо.

6. Метод обнаружения осциллографа

Метод обнаружения осциллографом подходит для капитального лечения некоторых трудноизлечимых заболеваний. Этот метод более интуитивен и быстр.

Пока щуп осциллографа находится в соответствующем положении или линии на плате компьютера, могут отображаться соответствующие форма сигнала и значение напряжения.

На дисплее осциллографа можно определить место неисправности.

7. Клонирование трансплантации

Этот метод в основном используется для замачивания досок, досок аварийных транспортных средств и досок, у которых нет под рукой оборудования для защиты от кражи.

Для плат, которые не сильно пропитаны водой, ЦП может нормально общаться, но кодов неисправностей много. Мы можем использовать ECU для чтения и записи устройства и клонировать данные оригинальной компьютерной платы на ту же плату для разборки, чтобы решить проблему.

Плата сильно пропитана водой, блок питания не работает должным образом, процессор не может нормально общаться с внешним миром, но контакты процессора не сгнили.

В этом случае ее можно решить путем непосредственной пересадки ЦП на ту же разборную плату.

Компьютерная плата была разбита аварией, но процессор остался цел. Вы купили разобранный автомобиль, и у вас нет подходящего оборудования. Что я должен делать?

Метод пересадки требует, чтобы вы освоили превосходный процесс сварки электронных технологий, особенно в некоторых процессорах используются чипы BGA, вам необходимо иметь ремонтную станцию ​​​​BGA, чтобы помочь в работе. Конечно, если у вас есть автоматическая ремонтная машина с оптической системой выравнивания, как показано ниже:

8. Метод нагрева

Метод нагрева в основном используется для устранения некоторых мягких неисправностей, таких как некоторые внутренние электронные детали или встроенные ИС компьютеров, которые являются нормальными при комнатной температуре, но пока есть небольшое тепло и температура, это будет ненормальным.

Или наоборот, он не может нормально работать при комнатной температуре, и будет нормально работать, если после продолжительной работы нагреется.

Судя по коду неисправности, это, скорее всего, вызвано неисправностью ЭБУ. Итак, он разобрал компьютер двигателя, проверил и отремонтировал сварку.

После периода проверки он, наконец, обнаружил, что с помощьюавтоматическая ремонтная машина BGAчтобы нагреть (снова припаять) поверхность процессора, машина сразу завелась, и код неисправности исчез.

После прочтения исходного компьютерного файла ECU автомобиля, непосредственно замените новый процессор, а затем запишите исходный файл обратно, чтобы загрузить автомобиль, проблема решена.

9. Метод обслуживания тестовой платформы ECU

Некоторые неисправности нужно показать на обкатке автомобиля, или если вы отремонтировали плату и отправили ее обратно заказчику, то для того, чтобы убедиться, что неисправность устранена, необходимо ее протестировать.

Однако клиенты, как правило, отправляют в ремонт только одну доску, и машина точно не на вашей площадке. Что я должен делать?

Тестовое устройство ECU должно решить эту проблему. Он может имитировать условия в автомобиле и генерировать аналоговые сигналы, включая сигналы распределительного вала, датчики кислорода, датчики температуры воды и т. д., чтобы компьютер ECU мог работать на устройстве.

Вы можете увидеть рабочий ток, впрыск топлива, зажигание, топливный насос и другое рабочее состояние компьютера ECU, чтобы судить, нормально ли это.

Конечно, устройство для проверки ЭБУ также имеет ограничения, с его помощью можно протестировать не все компьютерные платы.

И большинство компьютерных плат теперь имеют противоугонные функции. Если вы хотите провести всесторонний тест, вы также должны сотрудничать с противоугонной частью. В противном случае вы сможете протестировать только небольшую часть функции.

Поэтому для устранения аппаратных сбоев будут использоваться следующие инструменты:

паяльная станция BGA, стабилизированный источник питания для паяльника и другие соответствующие электронные инструменты для обслуживания. Некоторые специальные инструменты для вскрытия платы (некоторые компьютерные оболочки трудно открыть, и требуются специальные инструменты).

Категория 2. Программный сбой

Физического повреждения всего аппаратного обеспечения на плате компьютера нет, но данные основного хранилища ЦП повреждены или потеряны.

Причин программных сбоев в компьютере автомобиля несколько. Ошибки программирования, отсутствие заряда батареи, внешние помехи и т. д. приведут к путанице или потере данных ЦП, что приведет к выходу автомобиля из строя.

Для сбоя, вызванного данными, мы будем использовать 10-й метод, программируя данные для восстановления.

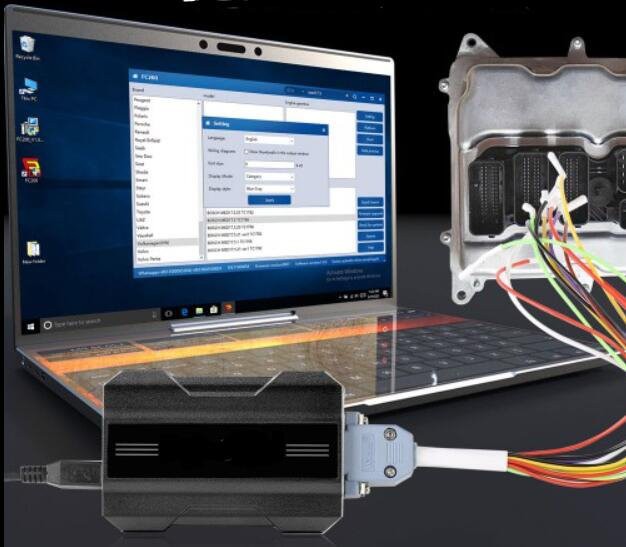

10. набор для программирования метода данных

Решение такое: перепрограммировать или прошить нормальное восстановление данных.

В ходе проверки было установлено, что с аппаратной частью на плате компьютера проблем нет. Для дальнейшего устранения неисправности мы напрямую клонировали данные исходной компьютерной платы на другую плату для разборки, но неисправность все еще существует.

Это означает, что нет проблем с аппаратным обеспечением компьютерной платы, проблема заключается в части данных программного обеспечения.

Итак, мы нашли набор данных для точно такой же машины, перечистили, и проблема с невозможностью заправки была полностью решена.

Для сбоев, вызванных программными данными, вышеперечисленные случаи являются лишь верхушкой айсберга.

Различные явления неисправности имеют разные методы восстановления, особенно многие немецкие автомобили, такие как Mercedes-Benz, BMW, Volkswagen и Audi, очень чувствительны к напряжению питания.

Если переключаться несколько раз при разряде батареи, данные будут потеряны, и велика вероятность пропуска кода.

Поэтому при программировании многим немецким автомобилям необходимо иметь сильный блок питания снаружи, как раз для обеспечения 200-процентной стабильности блока питания в процессе программирования.
