Автоматическая станция оптического реболлинга Bga
Автоматическая станция оптического реболлинга BGA Станок DH-A2E представляет собой полностью автоматическую ремонтную станцию BGA с автоматическим устройством подачи стружки, экраном дисплея (15 дюймов, 1080P), автоматической оптической системой выравнивания CCD, импортированной от Panasonic, и нагревательными трубками из углеродного волокна, покрытыми стеклянным экраном. и т.д. Используется для личных...
Описание
Автоматическая станция оптического реболлинга bga
Станок DH-A2E представляет собой полностью автоматическую ремонтную станцию BGA с автоматической подачей стружки,
экран дисплея (15 дюймов, 1080P), автоматическая оптическая система выравнивания CCD, импортированная из
Panasonic и нагревательные трубки из углеродного волокна, покрытые стеклянным экраном и т. д.
нальный ремонт, военный завод или университетская лаборатория и другие отделы.
Параметр продуктаАвтоматическая станция оптического BGA реболлинга
Суммарная мощность | 5200W |
Верхний нагреватель | 1200W |
Нижний нагреватель | 2-й 1200Вт, 3-й ИК обогреватель 2700Вт |
Власть | AC110~240В±10％50/60Гц |
Система автоматической подачи стружки | |
Режим работы | Два режима: ручной и автоматический, свободный выбор! Сенсорный экран HD, интеллектуальный человек-машина, настройка цифровой системы. |
Хранение профиля температуры | 50000 групп |
Объектив оптической ПЗС-камеры Устройство подачи стружки | Автоматическое растягивание и складывание для выбора и замены чипа BGA, ПЛК, управляющий |
Увеличение камеры | 10x - 220x |
Тонкая настройка верстака: | ±15 мм вперед/назад, ±15 мм вправо/влево |
Верхний микрометр | Макс 60 градусов |
Точность размещения: | ±0.01 мм |
Позиционирование BGA | Лазерное позиционирование, быстрое и точное позиционирование печатной платы и BGA |
Положение печатной платы | Интеллектуальное позиционирование, печатная плата может регулироваться в направлении X, Y с помощью «5-точечная опора» плюс кронштейн для печатной платы с V-образным пазом плюс универсальные крепления. |
Осветительные приборы | Тайваньский светодиодный рабочий свет, 5 Вт, регулируемый под любым углом |
Контроль температуры | Датчик K, замкнутый контур |
Точность температуры | ±1 градус |
Размер печатной платы | Макс. 450×400 мм Мин. 22×22 мм |
BGA-чип | 2x2 - 80x80 мм |
Минимальное расстояние между чипами | 0.1 мм |
Внешний датчик температуры | 1шт |
Размеры | Д600×Ш700×В850 мм |
Вес нетто | 70 кг |
Детали продукта для автоматической оптической станции реболлинга BGA
Экран дисплея, 15 дюймов, 1080P, увеличение/уменьшение 10x~220x, все точки под чипом или на
Печатная плата хорошо видна, четкое изображение, автоматическая фокусировка.

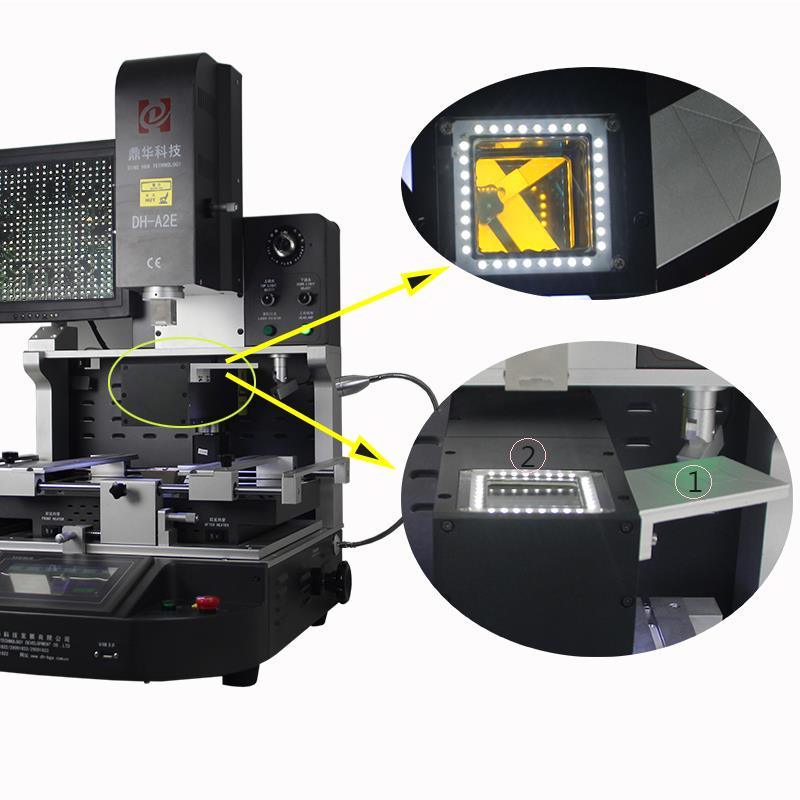

Автоматическая оптическая ПЗС и устройство подачи стружки
Это оптическая ПЗС-матрица с высоким разрешением, которая используется для изображения печатной платы и микросхемы.
«1» — автоподатчик стружки, на который можно насаживать стружку размером до 80*80 мм;
«2» — это оптическая ПЗС-матрица с раздельным изображением печатной платы и микросхемы, выровненной на экране монитора.
Оба они автоматически работают вместе для выравнивания, захвата и замены и т. д.
Нижний горячий воздух и ИК
«1» — это нижняя насадка для нагрева горячего воздуха, размер которой может варьироваться от 2*2 до 80*80 мм, даже
правда, до 100*100мм, из титанового сплава, не ржавеет, а с магнитным покрытием
destal, устанавливается просто и легко. В центре также имеется небольшой винтообразный элемент.
что насадка, она может закрепить материнскую плату с большим размером при нагреве.
«2» — это нижняя зона предварительного ИК-подогрева, защищенная специальным стеклянным покрытием.
на стержневых нагревательных трубах, установленных внутри, которые могут выделять даже тепловую энергию, делая мо-
erboard быть защищен в лучшем случае.

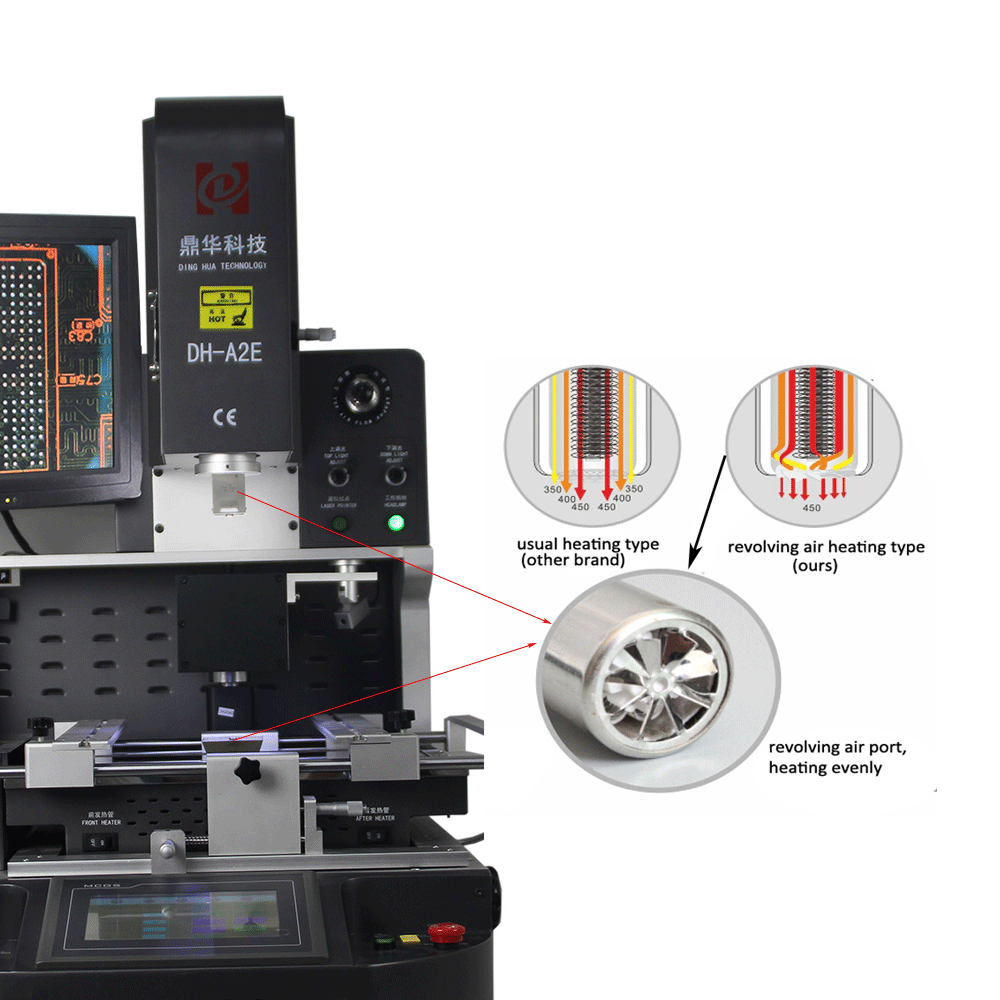

Отопление горячим воздухом
Нагреватели горячего воздуха, верхние и нижние нагреватели для потока воздуха, расплавляющего шарик припоя, так что
впаивание или выпаивание чипа на материнской плате.
Изготовлен из импортных материалов, которые имеют равномерный поток воздуха и длительное тепло, его использование
срок службы более 10 лет.

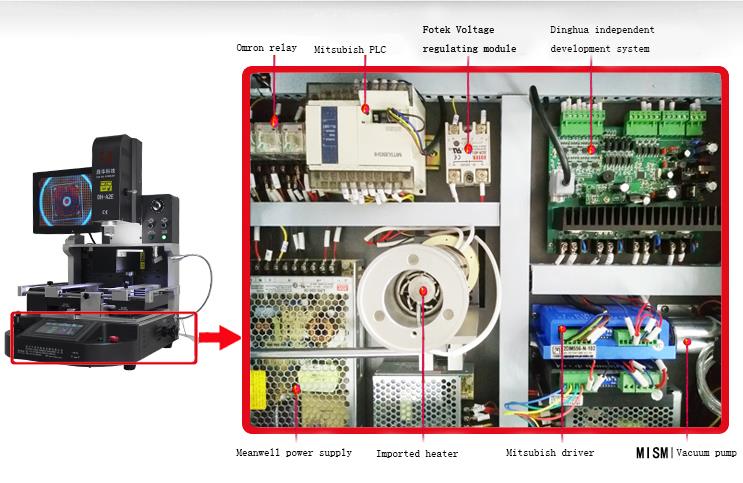

Наши запчасти поставляются известными компаниями
Например, реле Omron, ПЛК Mitsubish, блок питания Meanwell и т. д.
Упаковка и доставка:
Упакован в прочную фанерную коробку для паяльной станции BGA.
Доставляется DHL, FedEx, TNT и SF, а также железнодорожными, морскими или воздушными перевозками,
в зависимости от количества и требований клиентов.
