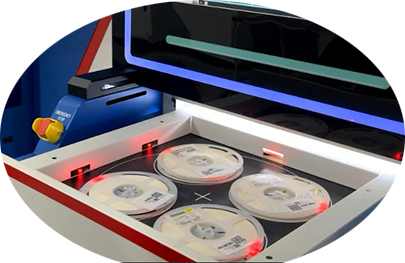

Машина счетчика компонентов SMD
Машина для подсчета компонентов SMD представляет собой рентгеновскую счетную машину с принтером для автоматического подсчета этих компонентов, включая светодиоды, QFN, резисторы и другие микросхемы в лотке, размеры которых составляют от 0201 0402 0603 0805 1206 1210 1812 2010 2512, подсчет десятков тысяч компонентов занимает 7 секунд, включая печать этикеток.
Описание
Описание продукции
Во-первых, размещение материала в месте, где он может подвергаться воздействию рентгеновских лучей в машине. Когда рентгеновские лучи проходят через материал
(имеются в виду те самые чипы, smd компоненты), плотность и толщина материала будут влиять на поглощение рентгеновских лучей, а это
разница преобразуется в электрический сигнал. Эти электрические сигналы затем преобразуются в цифровые сигналы и передаются в компьютерную систему для обработки.
Компьютерная система рассчитывает количество материалов на основе этих сигналов. Если машина подключена к сети, она будет управлять устройством транспортировки материала и упаковочным устройством для транспортировки материалов в назначенное место и их упаковки; если машина не в сети,
он просто автоматически печатает этикетки, вам нужно взять катушки/лотки из ящика машины для намотки катушек SMD для наклеивания этикеток.
Затем эти материалы можно распознать путем сканирования их штрих-кодов, QR-кодов или непосредственного считывания их номера на этикетках, что делает управление, производство или инвентаризацию намного более удобным и простым.
Параметр продуктов
| Источник питания | 100–230 В, 50/60 Гц, 17–7 А |
| Номинальная мощность | 1,7 кВт |

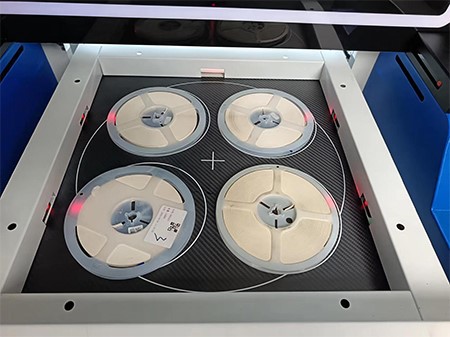

| Подсчет времени | 7 секунд для одновременной проверки 4 барабанов |
| Макс катушка | 17 дюймов или 43 см |
| Мин. катушка | 3 дюйма или 7,6 см |
| Точность | 99.98% |
| Компоненты | включая 01005 0201 0402 0603 0805 1005 1206 1210 1812 2010 2512 |
| Этикетка | 6*4(Д*Ш)см. номер, штрих-код или QR |
| Измерение |
1500×900×1950мм
|
| Вес нетто | 505 кг |
Сравнение продуктов
-
-
Точность — человеческая ошибка исключается за счет подсчета деталей с помощью машины для подсчета компонентов вместо небольшого счетчика. Рентгеновская визуализация позволяет точно подсчитать каждый компонент.
-
-
Управление запасами. Точное знание того, сколько компонентов находится в каждой катушке, позволяет лучше управлять запасами. Уровни запасов можно точно отслеживать
-
-
Высокая эффективность — машина для подсчета компонентов, быстро считающая десятки тысяч деталей за секунды, что намного быстрее, чем использование небольшого счетчика, улучшает рабочий процесс и производительность.
-
-
Повышенная производительность. Благодаря повышенной скорости, точности и эффективности машина для подсчета компонентов SMD значительно повышает производительность предприятий, работающих с большими объемами электронных компонентов.
Принцип продуктов
- Основной принцип счетной машины рентгеновских лучей заключается в использовании проникающей способности рентгеновских лучей. Когда рентгеновские лучи проходят через объект испытаний, материалы с разной плотностью и составом в разной степени поглощают рентгеновские лучи. Эта разница поглощения преобразуется в изображение, а искусственный интеллект машины рассчитывает количество материалов.
Безопасность продукции
Обнаружение барабанных счетчиков SMD привело к выбросам 0,18 мкЗв/ч на расстоянии 1 см от поверхности, что соответствует всем международным стандартам.
Фактически, согласно международному стандарту, значение должно быть менее 0,5 мкЗв/час.
