Оборудование для ремонта материнских плат SMD PCB

Автоматическое оборудование для ремонта материнских плат SMD PCB

1. Применение автоматического оборудования для ремонта материнских плат SMD PCB

Пайка, переболтовка, распайка различных чипов: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, светодиодный чип.

	5300W
Верхний нагреватель	Горячий воздух 1200 Вт
Нижний нагреватель	Горячий воздух 1200 Вт. Инфракрасный 2700 Вт
Источник питания	220 В переменного тока ± 10%, 50/60 Гц
Измерение	Д530*Ш670*В790 мм
Позиционирование	Поддержка печатной платы с V-образным пазом и внешним универсальным крепежом
Контроль температуры	Термопара типа К, регулирование с обратной связью, автономный нагрев
Точность температуры	±2 градуса
Размер печатной платы	Макс. 450*490 мм, мин. 22*22 мм.
Тонкая настройка верстака	±15 мм вперед/назад, ±15 мм вправо/влево
BGAчип	80*80-1*1мм
Минимальное расстояние между чипами	0.15 мм
Датчик температуры	1 (опционально)
Вес нетто	70 кг

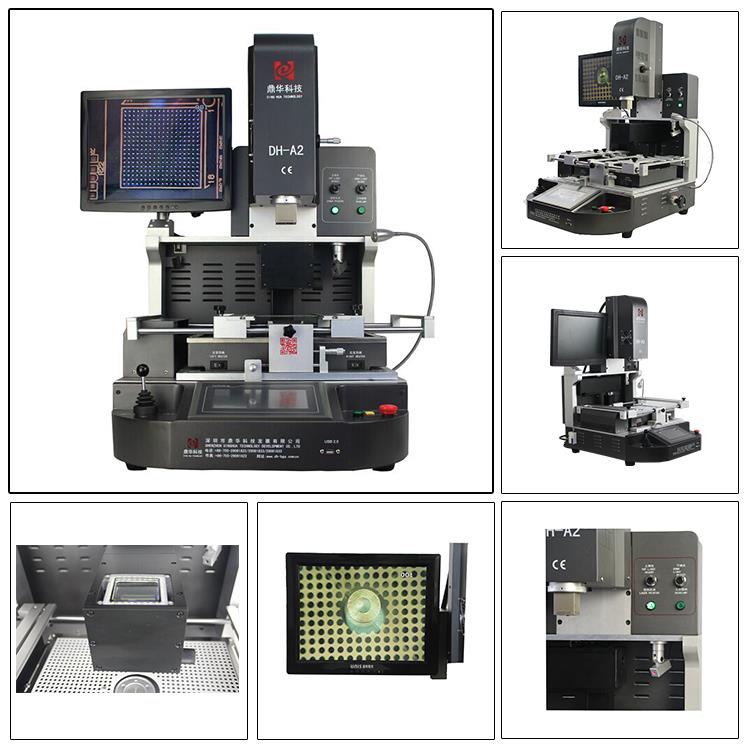

4. Структуры инфракрасной ПЗС-камеры, автоматическая материнская плата SMD PCB

Ремонт оборудования

2. Почему автоматическое оборудование для ремонта материнских плат SMD для оплавления горячим воздухом является вашим лучшим выбором?

3. Сертификат оптического выравнивания автоматического оборудования для ремонта материнских плат SMD PCB

Сертификаты UL, E-MARK, CCC, FCC, CE ROHS. Между тем, чтобы улучшить и усовершенствовать систему качества,

Компания Dinghua прошла сертификацию аудита на месте ISO, GMP, FCCA, C-TPAT.

4. Упаковка и грузоотправители



5. Доставка дляSplit Vision Автоматическое оборудование для ремонта материнских плат SMD PCB

ДХЛ/ТНТ/ФЕДЕРАЛ ЕХПРЕСС. Если вам нужны другие условия доставки, пожалуйста, сообщите нам. Мы поддержим вас.

6. Свяжитесь с нами для получения автоматического оборудования для ремонта материнских плат SMD PCB.

Email: john@dh-kc.com

МОБ/WhatsApp/Wechat: +8615768114827

Нажмите на ссылку, чтобы добавить мой WhatsApp:

https://api.whatsapp.com/send?phone=8615768114827

7. Сопутствующие знания об оборудовании для автоматического ремонта материнских плат SMD PCB.

Основные неисправности телефона и решения:

Раздел 1. Анализ сбоев загрузки

1, малый ток загрузки (около 5-15 мА)– Основная причина в том, что процессор не работает.

• Цепь часов неисправна (13M и 32,768K) ​​– Проверьте напряжение, АЧХ и частоту.
• Кристалл часов поврежден – Замените кристалл.
• Тактовый кварц генерирует сигнал, но он не достигает ЦП – Проверьте соединение между выходом кварца и ЦП.
• Неисправность источника питания тактового кристалла. Проверьте источник питания или цепь питания кварца.
• Ненормальное напряжение сброса. Возможно, схема сброса работает неправильно (проверьте цепь питания или отдельную трубку сброса).
• Неисправен источник питания процессора. Обычно это происходит из-за того, что микросхема питания не выдает напряжение VCC или цепь питания не работает.
• Сам ЦП поврежден – Замените ЦП.

2, пусковой ток составляет около 30-60 мА.– Логическая схема неисправна.

• Схема шрифта не работает.
• Проблемы с электроснабжением.
• Проблемы со сбросом (сброс при включении питания или сбой цепи сброса).
• Проблемы с выбором чипа.
• Линии данных или адресные линии неисправны.
• Повреждение шрифта (повреждение внутренней памяти или библиотеки шрифтов).
• Повреждение ЦП (внутренняя поломка ЦП или отказ контроллера, приводящие к отключению тока 80-150мА в ЦП серии MOBLINK).
• Программа шрифтов повреждена.

3, высокий ток загрузки (200-600мА)– Вызвано утечкой нагрузки источника питания, приводящей к чрезмерному пусковому току.

• Для устранения таких неисправностей необходимо понимать схему, компоненты материнской платы и режим питания. Рядом с этими компонентами обычно располагаются большие конденсаторы, а положительные клеммы этих конденсаторов подключены к источнику питания. Проверьте обратное сопротивление цепи, чтобы определить, нет ли утечки питания.

4, большой ток при включении– Это относится к короткому замыканию источника питания между положительной и отрицательной клеммами материнской платы, которое обычно вызвано повреждением компонентов с батарейным питанием, таких как схема усилителя мощности, цепь источника питания, трубка источника питания, схема зарядки или небольшие компоненты, подключенные к заземление линии электропередачи.

Раздел 2: Невозможно выключиться

Если телефон включается и работает нормально, но его нельзя выключить, проблема обычно связана с цепью выключения:

• Повреждение компонентов в цепи отключения.
• Повреждение процессора.
• Отключена цепь отключения материнской платы (нарушено питание ЦП или схема отключения).
• Повреждение микросхемы питания.

Раздел 3: Автоматический запуск

Автоматическая загрузка может происходить двумя способами: загрузка высокого уровня и загрузка низкого уровня.

• Загрузка высокого уровня: один конец линии загрузки высокого уровня принудительно переходит в высокое состояние. Неисправность обычно вызвана микросхемой питания, цепью загрузки или цепью хвостовой вилки.
• Низкоуровневая загрузка: Линия загрузки переводится в низкое состояние, что часто вызвано неисправностями в цепи загрузки, цепи питания или цепи разъема (поскольку некоторые телефоны имеют схему загрузки разъема). Обратите внимание на варистор в цепи загрузки.

Ошибка автоматического включения чипсета Agere: На телефонах с чипсетом Agere может возникать неисправность сигнала синхронизации. Сигнал RTC_ALARM подключен к напряжению VRTC через резистор сопротивлением более 300 К. Если напряжение ненормальное, сигнал RTC_ALARM становится низким, и схема синхронизации 32,768 кГц перестает работать. Это приводит к сбою кнопки, поскольку схема сканирования клавиатуры использует тактовый сигнал 32,768 кГц. Замена резервной батареи решает проблему.

Раздел 4: Автоматическое отключение

Если телефон включается нормально, но автоматически выключается:

• Телефон не поддерживает сигнал, что приводит к нестабильности электропитания и отключению из-за невозможности поддерживать стабильное выходное напряжение.
