CCD-камера Оптическая машина для реболлинга Bga
Станок для реболлинга BGA с оптической ПЗС-камерой Автоматическая паяльная станция BGA/SMT с большой площадью предварительного ИК-нагрева до 430*480 мм, например, телевизор, кондиционер, холодильник и т. д., которые можно отремонтировать, а также полностью автоматический механизм подачи стружки очень интеллектуален. . Параметр продукта оптической камеры CCD...
Описание
Машина для реболлинга BGA с оптической ПЗС-камерой
Автоматическая паяльная станция BGA/SMT с большой площадью предварительного ИК-обогрева до 430*480 мм, например, телевизор,
кондиционер, холодильник и т. д. могут быть отремонтированы, также его полностью автоматический механизм подачи стружки очень умен.
Параметр продукта машины для реболлинга BGA с оптической ПЗС-камерой
Суммарная мощность | 6800W |
Верхний нагреватель | 1200W |
Нижний нагреватель | 2-й 1200Вт, 3-й ИК обогреватель 4200Вт |
Власть | 220 В переменного тока ± 10% 50 Гц |
Режим работы | Два режима: ручной и автоматический. Сенсорный экран HD, интеллектуальный человек-машина, настройка цифровой системы. |
Объектив оптической ПЗС-камеры | Вперед/назад, вправо/влево вручную |
Увеличение камеры | 10x - 220x |
Тонкая настройка верстака: | ±15 мм вперед/назад, ±15 мм вправо/влево |
Позиционирование BGA | Лазерное позиционирование, быстрое и точное позиционирование печатной платы и bga |
Позиционирование печатной платы | Интеллектуальное позиционирование, печатная плата может регулироваться в направлении X, Y с помощью «5 точек поддержки». плюс кронштейн для печатной платы с V-образным пазом плюс универсальные крепления. |
Контроль температуры | Датчик K, замкнутый контур, управление ПЛК |
Точность размещения: | ±0.01 мм |
Точность температуры | ±1 градус |
Осветительные приборы | Тайваньский светодиодный рабочий свет, регулируемый под любым углом |
Хранение профиля температуры | 50000 групп |
Размер печатной платы | Макс. 530×490 мм Мин. 22×22 мм |
BGA-чип | 2x2 - 80x80 мм |
Минимальное расстояние между чипами | 0.15 мм |
Внешний датчик температуры | 4шт |
Размеры машины | 780x740x890 мм |
Вес нетто | 97 кг |
Вес брутто | 140 кг |
Размер упаковки | 118*86*121 см |
Подробная информация о машине для реболлинга BGA с оптической ПЗС-камерой
Экран монитора, 15 дюймов, 1080P для всех точек на чипе и изображение материнской платы на нем.

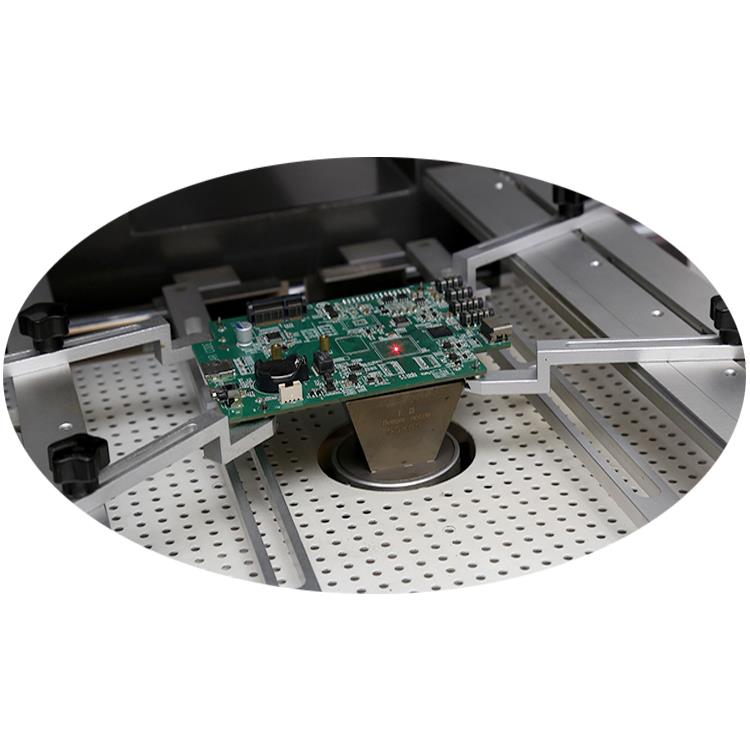

Под материнской платой есть 2 независимые зоны нагрева, одна ИК, одна горячий воздух, используется сопло для горячего воздуха,
его размер может быть изменен и настроен.

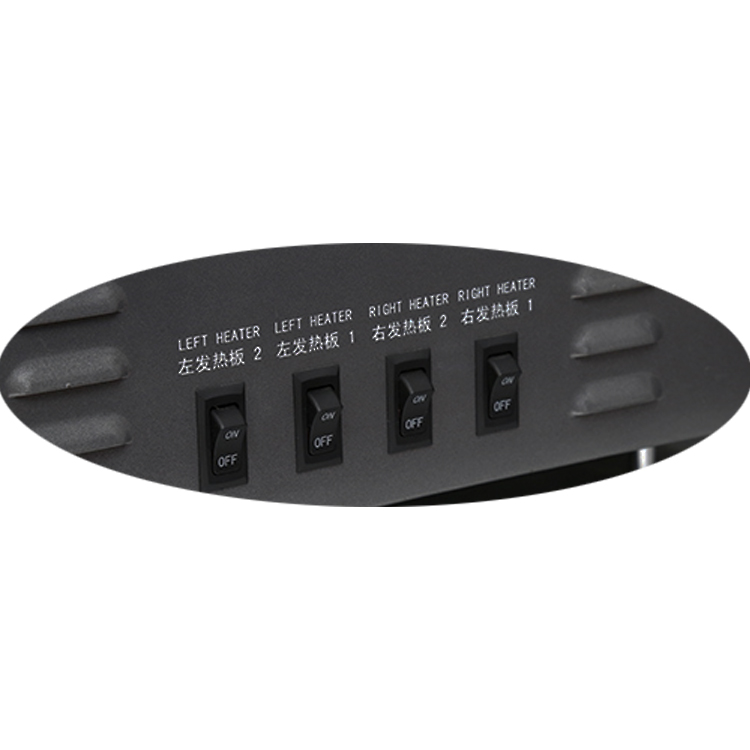

ИК-переключатели, 4 шт., при ремонте маленькой или очень маленькой материнской платы, 2 из них или все они могут быть отключены для
нет необходимости мощность используя .

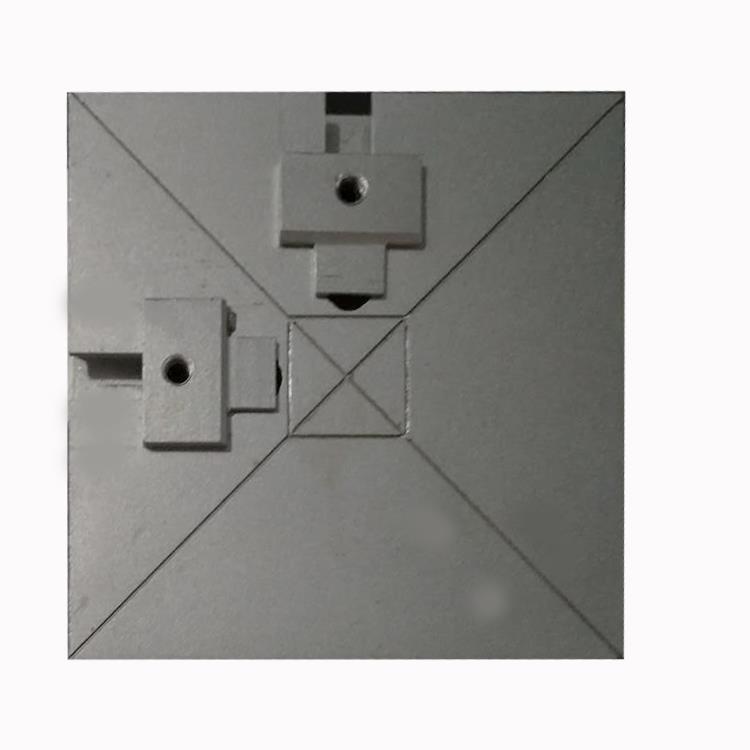

Подача стружки для этих размеров от 2*2~80*80 мм, и она полностью автоматическая для загрузки или извлечения стружки.
О нашей мастерской и офисе:

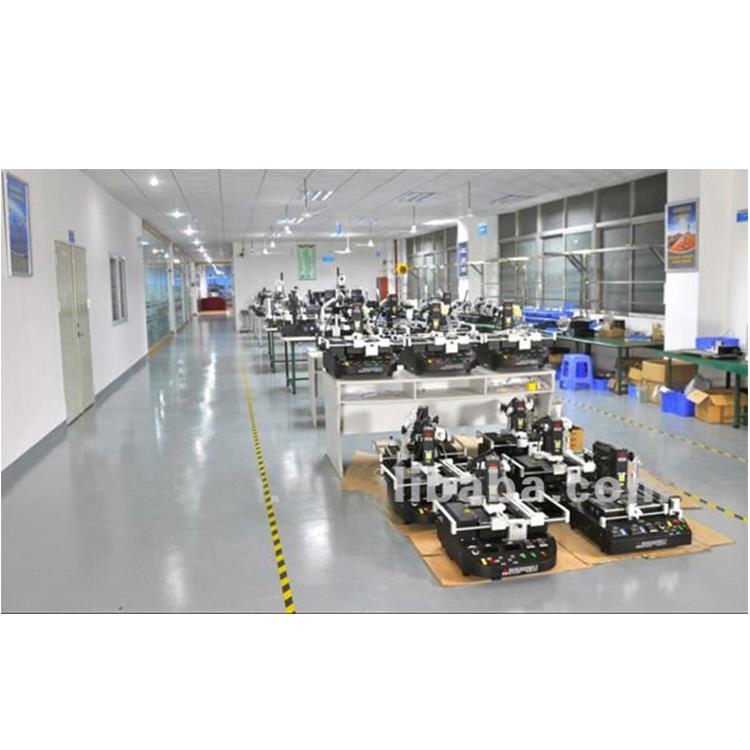

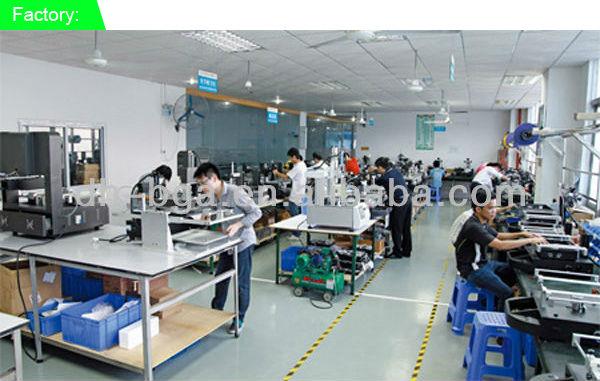

Большой и светлый цех по производству ремонтных машин BGA, отвечающий стандарту ISO9001:2000, наша
миссия состоит в том, чтобы обеспечить высокое качество продукции для всех клиентов.

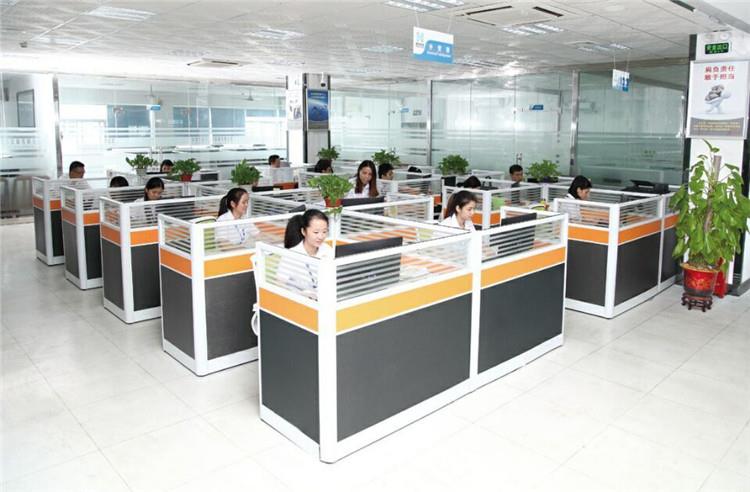

Один из наших офисов для обслуживания продаж и контроля качества, все наши продажи имеют опыт для тех,
Паяльная станция BGA, как правило, если возникнут какие-либо проблемы с машиной, большинство из них может быть решено нашим отличным инженером по продажам.
Доставка, отгрузка и обслуживание паяльной станции BGA:
Перед поставкой машина будет подвергаться вибрационным испытаниям в течение не менее 72 часов, мы являемся первым заводом, который дозирует процесс.
Твердый фанерный материал с 5 слоями (фумигация), пена внутри между паяльной станцией BGA и коробкой,
с зазором между коробкой и землей для удобного разветвления и переноски в транспортном средстве или на земле.
Часто задаваемые вопросы о машине для реболлинга BGA с оптическими ПЗС-камерами
1. В: Будет ли машина снова запускаться для тестирования после вибрации?
О: Конечно, машина будет работать не менее 12 часов, в случае возникновения проблем она снова будет вибрировать.
затем запустите снова, только для того, чтобы ремонтная станция BGA была идеальной, когда клиент получил.
2. Q: Можете ли вы научить меня, как использовать, если я новичок?
A: Конечно, большинство клиентов, купивших эти ремонтные станции BGA с оптической системой выравнивания, являются новыми,
и эти машины намного легче ручных.
3. В: ЕСЛИ у вас есть другие машины, кроме паяльной станции BGA?
A: Да, у нас есть, например, автоматическая машина для фиксации винтов, автоматическая паяльная станция и дозатор клея.
машина и т. д.
4. В: Вы производите печатные платы, микросхемы или другие компоненты?
A: Нет, мы концентрируемся на оборудовании для автоматизации, наша миссия состоит в том, чтобы сделать 21ул.века больше эффективности.
Некоторые навыки ремонта печатных плат:
Обрыв цепи, поверхностные цепи
Этот метод используется для разрыва цепи или короткого замыкания. Небольшой участок цепи удаляется, образуя разрыв.
Ширина разрыва должна быть не меньше минимального расстояния между проводниками. Хирургический нож
или высокая скорость, используется система Micro-Drill. Этот метод рекомендуется только для поверхностных разрезов.
После вырезания место заделывается эпоксидной смолой.
ПРОЦЕДУРА
Определите цепь или короткое замыкание, которое необходимо разрезать. Определить по художественному произведению или рисункам, где лучше всего расположить
это сделать перерыв. Ширина разрыва должна, по крайней мере, соответствовать минимальному требуемому электрическому зазору.
2. Очистите территорию.
3. Аккуратно сделайте ножом два небольших надреза и удалите короткое замыкание цепи.
4. Выберите шаровую мельницу подходящего размера и вставьте ее в систему Micro-Drill. Установите высокую скорость.
Шаровая мельница должна быть примерно такой же ширины, как и разрезаемый контур.
5. Аккуратно сделайте 1 или 2 надреза по мере необходимости.
6. Проверьте непрерывность, чтобы убедиться, что цепь разорвана.
7. Очистите территорию.
8. Смешайте эпоксидную смолу. При желании добавьте краситель в смешанную эпоксидную смолу, чтобы он соответствовал цвету.
9. цвет печатной платы.
10.Завершен ремонт.
